Hallo, ich habe jetzt in meinem S eine Öldruckanzeige verbaut und wollte euch einfach meine Lösung dazu zeigen.
Ins Armaturenbrett wollte ich nicht bohren und Anzeigen in der A-Säule hat zuviel "Fast and Furious"-Style. Desswegen hatte ich mich entschieden eine Anzeige anstelle des "Audio Control Mode Push" Knopfes zu verbauen.
Im amerikanischem Forum habe ich auch schon einige Bilder gesehen, wo Leute dort Anzeigen eingebaut haben, doch etwas störte mich. Die normalen 52mm Anzeigen waren alle zu groß für diesen Platz, es sah irgendwie verbastelt aus und man konnte alle anderen Audiofunktionen nicht mehr nutzen.
Dann bin ich auf die Clear Lens Serie von Prosport getroffen, die haben nur 45mm Einbaudurchmesser und eine geringe Einbautiefe!

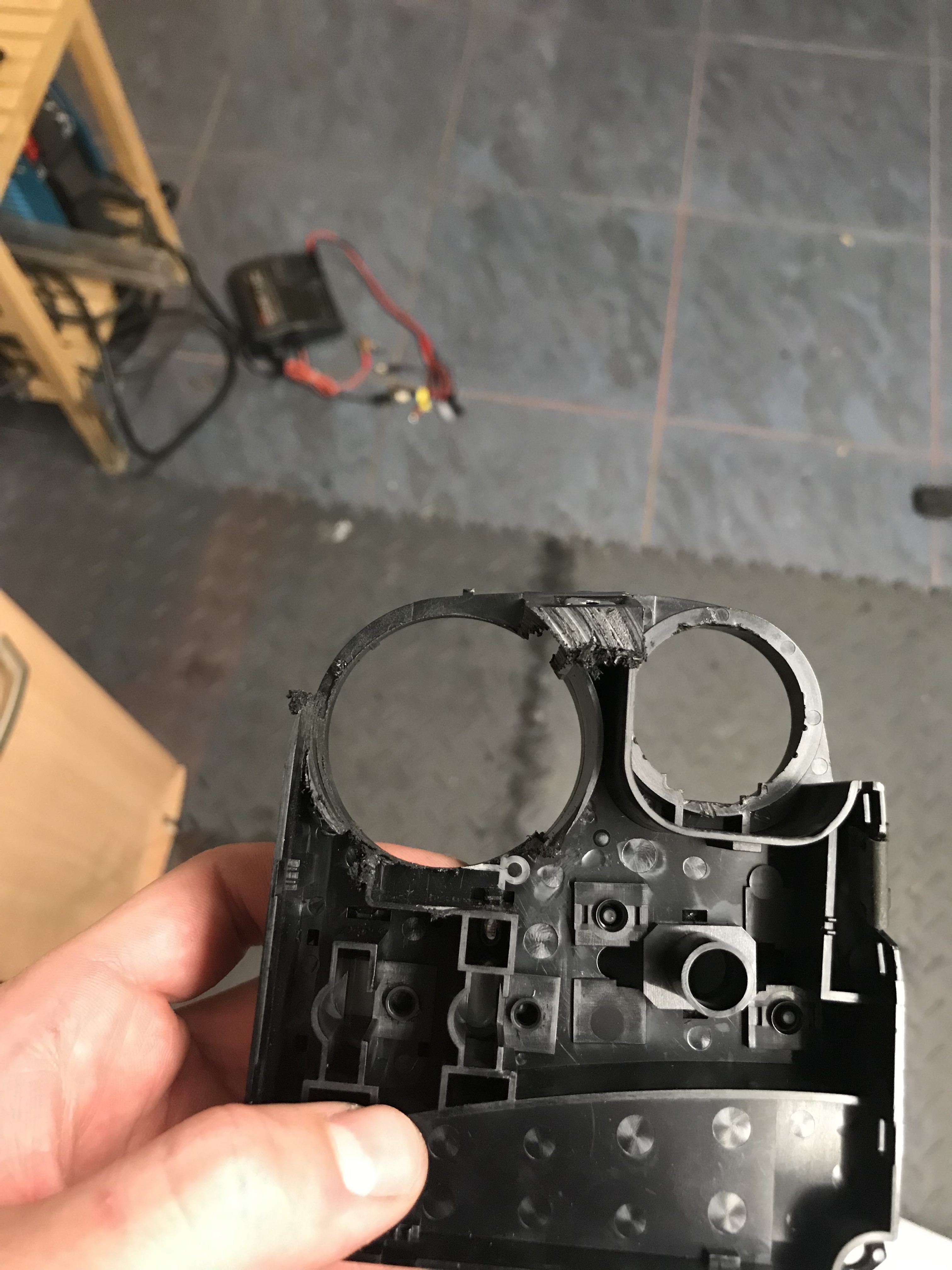

Dann habe ich die Audiocontrol Einheit ausgebaut und zerlegt. Wegen der schmalen Anzeige, muss die graue Abdeckung nicht gebohrt werden, die schwarze Halterung allerdings schon.

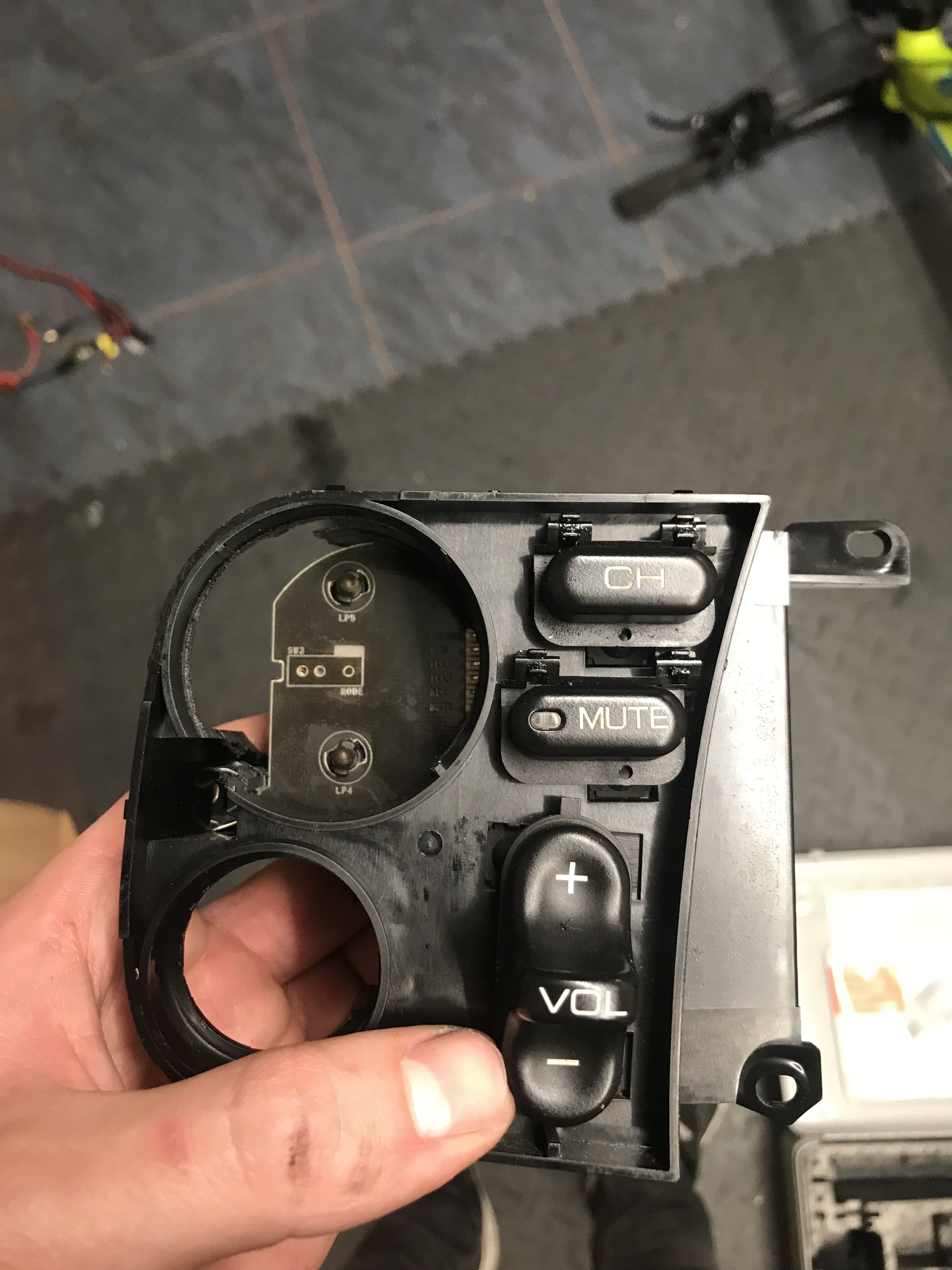

Bei der Platine, die sich hinter der schwarzen Halterung befindet, musste ich noch einen weissen Schalter für den "Audio Control Mode Push" Knopf herauslöten, damit genügend Platz für die Anzeige ist.

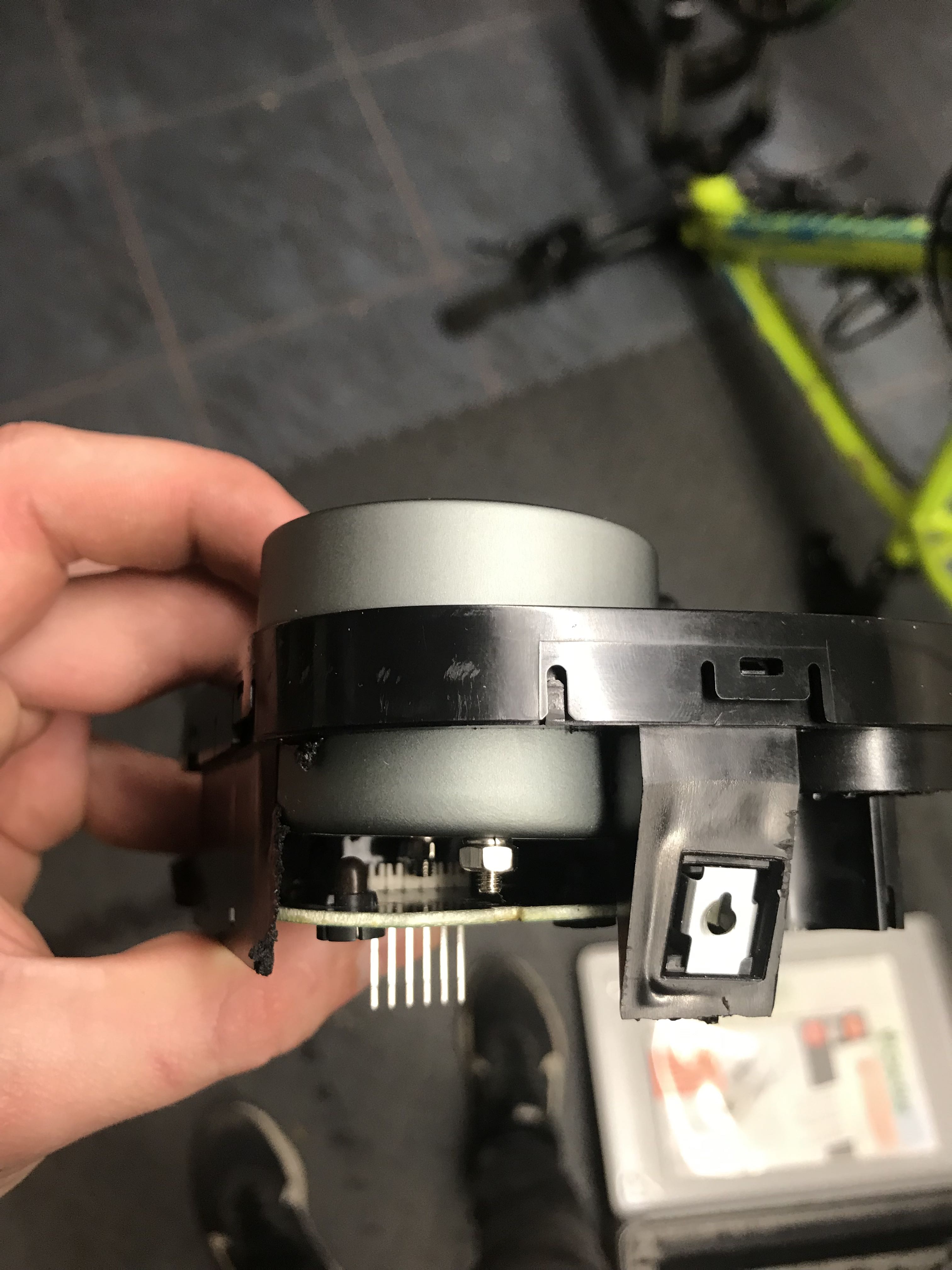

Millimetergenau passt jetzt die Anzeige in das schwarze Gehäuse und noch kurz vor die Platine!

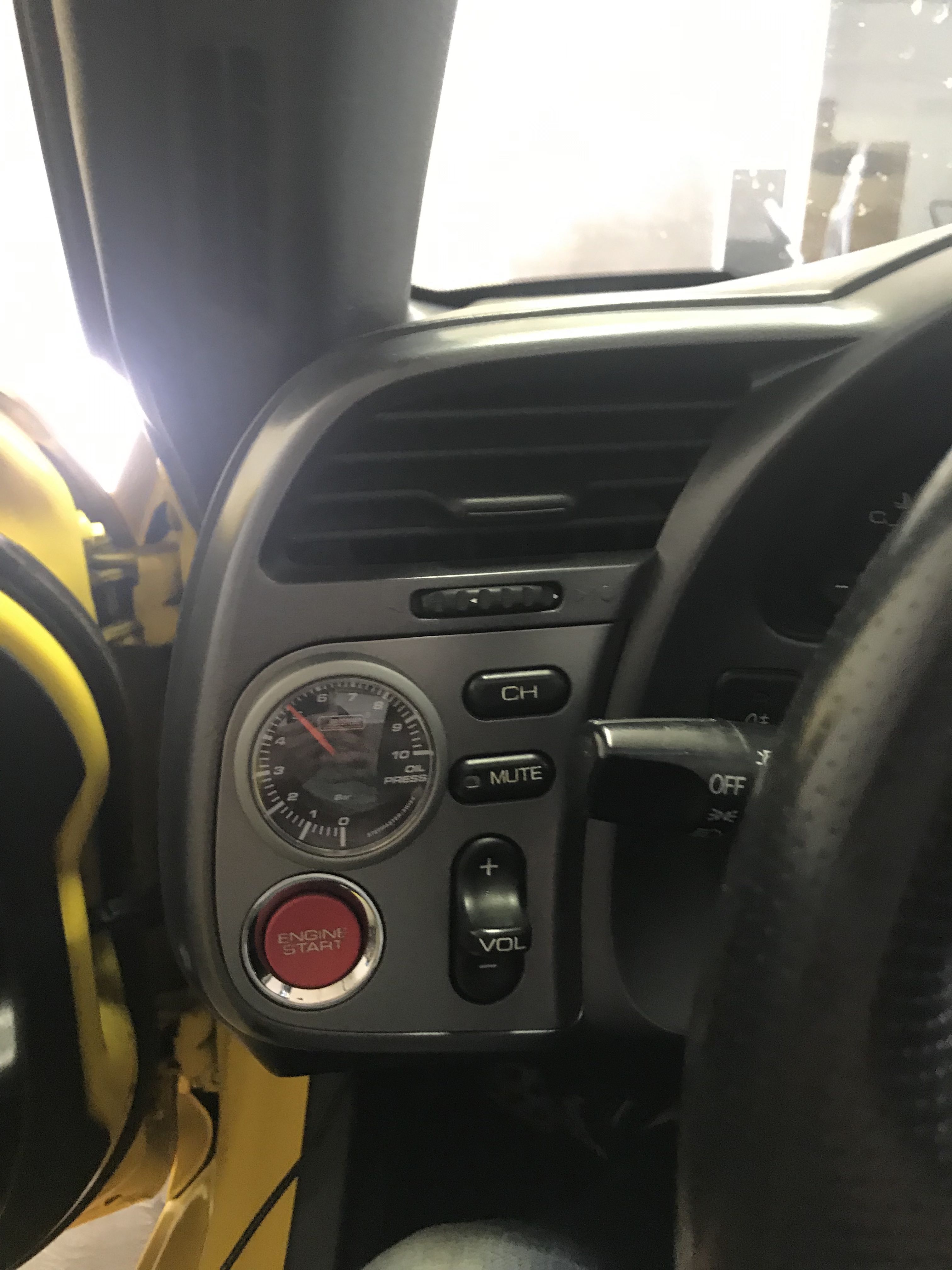

Alles wieder eingebaut sieht die Anzeige dann so aus:
Das schöne ist halt, dass die Anzeige nicht übersteht und, dass die anderen Audiofunktionen alle nutzbar sind, da die Platine nicht wegfallen musste.
Auch das Grau der Anzeige ist fast das gleiche Grau als das der Abdeckung und das Orange passt zum Tacho.
Den Öldruck messe ich am Block, wo der originale Öldruckschalter sitzt. Dafür habe ich ein T-Stück von eBay benutzt um somit den Sensor der Anzeige und den originalen Öldruckschalter gleichzeitig zu nutzen. Da sollte man auch auf das Gewinde achten, da das Gewinde am Block 1/8 BSP ist und das des Sensors 1/8 NPT ist.
Da mein Auto keine Klimaanlage mehr hat, habe ich das Kabel durch die Spritzwand gezogen, wo normalerweise die Klimaleitungen sitzen. Die Länge des Kabels ist zufälligerweise auch perfekt.
Ich hoffe ich kann vielleicht dem einem oder anderem helfen, der wie ich anfangs auch nicht genau wusste wohin man eine Anzeige verbauen sollte
