Wem folgende Begriffe nicht fremd sind, bitte mal kurz melden, habe hier ein verwzicktes und am ende ganz leicht zu lösendes Problem...

DVI, HDMI, GeForce, SPDIF, HD-READY

Los Eblos

"meld"... zögerlich... aber "meld"!

juha

Hi Losti, wo klemmts?

lost-in-emotions

So folgende Sachlage.

Mein PC ist an mein 42" HD-TFT verbunden.
1x mit DVI/HDMI für Video und 1x mit Klinkce/Cinch für Sound.
Video geht natürlich aus meiner Grafikkarte raus und der Sound aus dem OnBoard Soundkarte.

Nun nerven mich diese dicken 5m langen Kabel in der Wohnung
und ich würde den vollen Umfang des HDMI nutzen.
Also den Sound mitransportieren und so ein Kabel sparen.

Und jetzt kommt der heikle Teil.
ANGEBLICH kann man aus dem DVI Out der GraKa den Sound vom Board mit durchschleifen.
Die Grafikkarte selbst hat sogar einen SPDIF Anschluss,
der an den HD-Audio des Motherboard angeschlossen wurde.
Darin war einst das Kabel zum Frontpanel udn dessen Mikro/Headphones Anschluss.

Aber so einfach eint das dann doch nicht zu gehen.
Ich habe echt alles versucht, bekomme aber kein Ton hin.
Doch viele Quellen im Web sagen durchaus das es geht.
Nur warum nicht bei mir? Falsche Treiber? Falsches Kabel?

Eine Skizze meines MB gibts hier:
[Blockierte Grafik: http://www.lost-in-emotions.com/slot.gif]

Fotos des MB hier und hier:

[Blockierte Grafik: http://www.lost-in-emotions.com/PC1.jpg] [Blockierte Grafik: http://www.lost-in-emotions.com/PC2.jpg]

Daten der Grafikkarte hier:

Zitat

Art Plug-in-Karte Schnittstellen Typ PCI Express 2.0 x16
Prozessor / Speicher Grafikprozessor / Hersteller NVIDIA GeForce 9800 GT
Kerntaktfrequenz 660 MHz
RAMDAC-Taktfrequenz 400 MHz
Installierter Grafikspeicher 512 MB
Technologie GDDR3 SDRAM 256-bit
Speichertiming 1.8 GHz
Besonderheiten Nvidia PureVideo HD-Technologie

Videoausgang
Max. Auflösung (extern) 2560 x 1600
Unterstützte Auflösungen 2560x1600
API-Unterstützung DirectX 10, OpenGL 2.1
Anzahl der max. unterstützten Bildschirme 2
TV-Schnittstelle HDTV Out
Digital-Video-Standard Digital Visual Interface (DVI)
HDCP-kompatibel Ja
Erweiterung / Anschlussmöglichkeiten
Schnittstellen 2 x DVI-I (Dual Link) - Kombinierter 29 PIN DVI
1 x HDTV-Ausgang
Kompatible Steckplätze 1 x PCI Express 2.0 x16

Alles anzeigen

[Blockierte Grafik: http://www.zotac.com/images/stories…-fsp_image7.jpg]

Und hier finden sich interessante Quellen/Diskussionen:
http://www.tomshardware.com/de/fotostrecke…-0----jpg-.html

http://www.forumdeluxx.de/forum/showthread.php?p=8992521

Zitat

NVidia Geforce 9800 GTX

Schnittstellen
Displays finden an den beiden Dual-Link-DVI-Buchsen Anschluss. Die 7-Pin-Videobuchse ist HDTV-fähig, der Grafikchip Blu-Ray- und HD-DVD-tauglich sowie HDCP-kompatibel – Sie können mit der Grafikkarte die neuen, hoch aufgelösten Videos problemlos ruckelfrei abspielen (eine entsprechende Player-Software vorausgesetzt). Oben am Kartenrücken finden Sie eine SLI-Schnittstelle – betreiben Sie mehrere Grafikkarten in einem PC, werden sie hier zusammengeschaltet. Auch ein Anschluss für ein digitales Tonsignal ist vorhanden. Sie müssen es dort anliefern, wenn Sie es über die Grafikkarte an ein Display weiterleiten wollen.

Lieferumfang
Ein DVI-HDMI-Adapter ermöglicht den Anschluss eines TFT-TV-Geräts – der Ton kann mit übertragen werden, wenn er in digitaler Form zur Grafikkarte geliefert wurde. Ein dafür nötiges Kabel ist im Lieferumfang enthalten. Auch mit dabei ist unter anderem ein DVI-VGA-Adapter, um einen analogen Bildschirm anzuschließen. Zur Zotac-Grafikkarte erhalten Sie zudem noch Lost, das offizielle Spiel zur TV-Serie.

Zitat

nVidia schleift lediglich den digitalen Ausgang des Motherboards durch und multiplexed das Audio + Video in einen TDMS Datenstrom, der dann über DVI bzw. HDMI ausgegeben werden kann.

Los Eblos

Ich selbst hab keine Erfahrung damit. Kann also keinen finalen Rat geben. Aber hast Du den Fehler schon mal eingekreist? Du kannst z.B. testen, ob das Mainboard überhaupt Ton (einen datenstrom) am SPDIF-Out aufm Mainboard ausgibt. Kommt da schon nichts, dann ist nämlich die Graka fein raus und Du brauchst im Bereich der Graka gar nicht weiter nach Fehlern zu suchen.

Bist Du überhaupt an einem SPDIF-Ausgang am Mainboard? Du schreibst was von Headphone/Microphone. Das sind analoge Ein-/Ausgänge. Die Graka will SPDIF, also einen digitalen Datenstrom des Tons.

lost-in-emotions

Also HD-Audio ist im BIOS enabled.

Klar waren diese Pins 8fach, aber unten die 2 Pins sind doch R/L.
Ein reiner SPDIF istd as nicht, ja.. aber wie sieht einer auf dem Board sonst aus?

Los Eblos

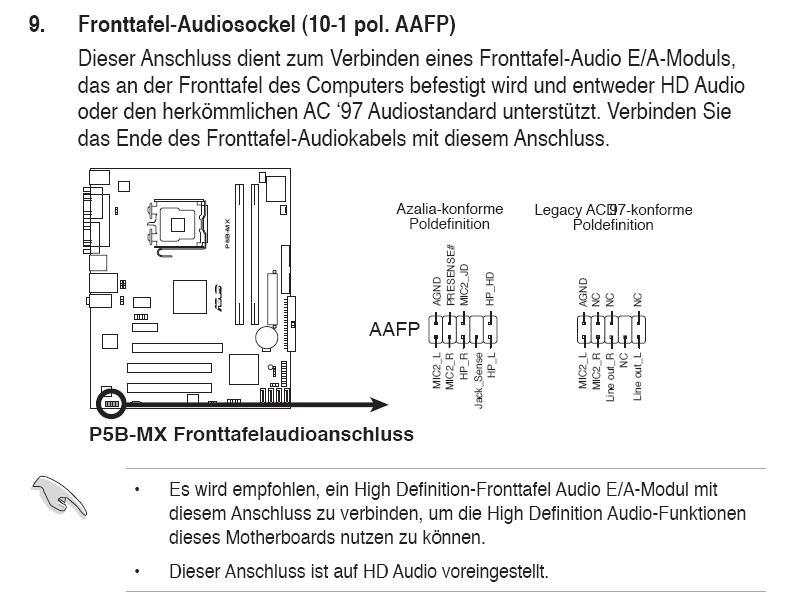

Okay. Da an dem AAFC ist kein SPDIF. Folglich kann das nicht funktionieren.
Das ist schon mal der Fehler. Das Bild ist zwar vom Asus P5B, aber das wird kaum von Deinem abweichen.

Nun brauchts eine Lösung.

Wenn Dein Mainboard (respektive der Onboard-Audiocontroller) keinen SPDIF-Ausgang besitzt, wird es eng. Manchmal haben DVD-Laufwerke einen SPDIF-Ausgang. Aber das hilft Dir dann nur beim Abspielen einer DVD. Bei Dateien nützt das nicht. Kannst Du höchstens eine PCI(e)-Soundcard installieren, die einen internen SPDIF-Ausgang hat... und dann diese anstelle der Onboard-Kagge verwenden.

Hat das Mainboard denn hinten am Panel aussem einen elektrischen SPDIF-Ausgang? Dann kannste das Signal von dort ins Gehäuse zurück führen und an der Graka einspeisen. KLeines Kabel gelötet, fertig.

Oft haben die modernen Mainboards aber nur noch optische Digitalausgänge. Der hilft Dir nicht.

Los Eblos

Dein Mainboard sollte einen externen elektrischen SPDIF haben.
Gelbe Cinch-Buchse. Den kannste IMHO mit einem entsprechend mal eben erstellten Kabel reinliegen und los gehts.

lost-in-emotions

Also alle PC sehen ja so ähnlich aus.

[Blockierte Grafik: http://www.netzwerkassistent.de/upload/bilder/lernmodule/2_1.jpg]

Das sind doch auch nur 3 Buchsen. Grün ist ja Boxen, Rot Mikro (?) und Blau ist ??
Weiß jetzt nicht ob mein PC einen gelben Out hat.

hier ist ne Standard Soundkarte, da ist ein gelber. meinst du den?
[Blockierte Grafik: http://www.2direkt.de/i-sell2u/images/bilder/PC0027.jpg]

Am ende würde ich mir halt ne gescheite Soundkarte holen, die kosten ja fast nichts mehr.

Nur wie soll ich daran ein Adapter basteln?
Wenn da ein Klinke drinsteckt, bei dem dann 2 Kabel abgehen, einfach trennen und die 2 Kabel mit meinen SPDIF verlöten?

Los Eblos

PCs sehen schon lange nicht mehr SO aus
Sehr geil, Losti!

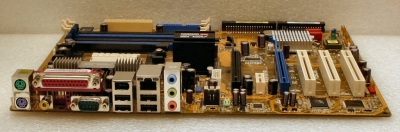

Neneneee... hier... so sieht Dein Mainboard aus...

Und der gelbe runde Cinch-Anschluss ganz links könnte es sein.
Schau mal in die Bedienungsanleitung Deines Mainboards.

Nimmst Du also ein Standard-Cinch-Kabel und schneidest es am einen Ende ab und lötest da so einen Stecker dran, wie Deine Grafikkarte hat. Innenleiter und Schirmung (Masse) am Cinch gehen an bestimmte Anschlüsse am internen Stecker. Welcher wo dran solltest Du den originalen Kabel entnehmen können, welches Du da gerade am Start hast.

lost-in-emotions

Ahhh, da oben. Ja da habe ich einen

Und welche Klinke masakriere ich dann dafür zum Selfmade Adapter?

Handelsüblich?

Los Eblos

CINCH! Nicht Klinke.

lost-in-emotions

Ach, der gelbe ist Cinch?

Das ist aber doof, ein Cinch besteht doch nur aus einen Kabel,
wie bekomme ichd as denn dann in R/L für den SPDIF?

lost-in-emotions

AHHHHH..oder wie wäre es HIERMIT?

Kabel ganz unten?

[Blockierte Grafik: http://media.bestofmicro.com/6/A/88354/original/MSI-8800GT-1GB-SPDIF-HDMI.jpg]

Los Eblos

Genauuuuu! Cool, war dabei? Ist ja echt fett. Da hat jemand mitgedacht.

Los Eblos

Zitat

Original von lost-in-emotions
Ach, der gelbe ist Cinch?

Das ist aber doof, ein Cinch besteht doch nur aus einen Kabel,
wie bekomme ichd as denn dann in R/L für den SPDIF?

DIGITALDATENSTROM. STROM AN, STROM AUS. Bitstream...
0100010001010011101001010010010010010100101001001010

Rechts/Links ist dort in einem Bitstream enthalten (und gern auch noch die anderen des 5.1-Sounds)

lost-in-emotions

neee, ist nicht dabei. nur das interne halt.

das andere müsste ich mir besorgen.
wie heisst so ein kabel?

kann ich net alternativ, den gelben cinch am MB irgndwie abklemmen/abstecken.
2 Pins die ich brauche sind doch dann sicher dahinter?

Los Eblos

Geht auch, wenn Du eine stelle findest, wo Du das anzapfen kannst. Problem dabei: Wenn Du da am Board lötest = Garantieverlust.

Hol Dir das Kabel und gut ist.

Das Kabel heißt:
"Cinch-Kabel für SPDIF elektrisch extern auf den internen SPDIF-Eingang der Grafikkarte".

lost-in-emotions

Ich finde keinen Web-Shop der das führt

lost-in-emotions
