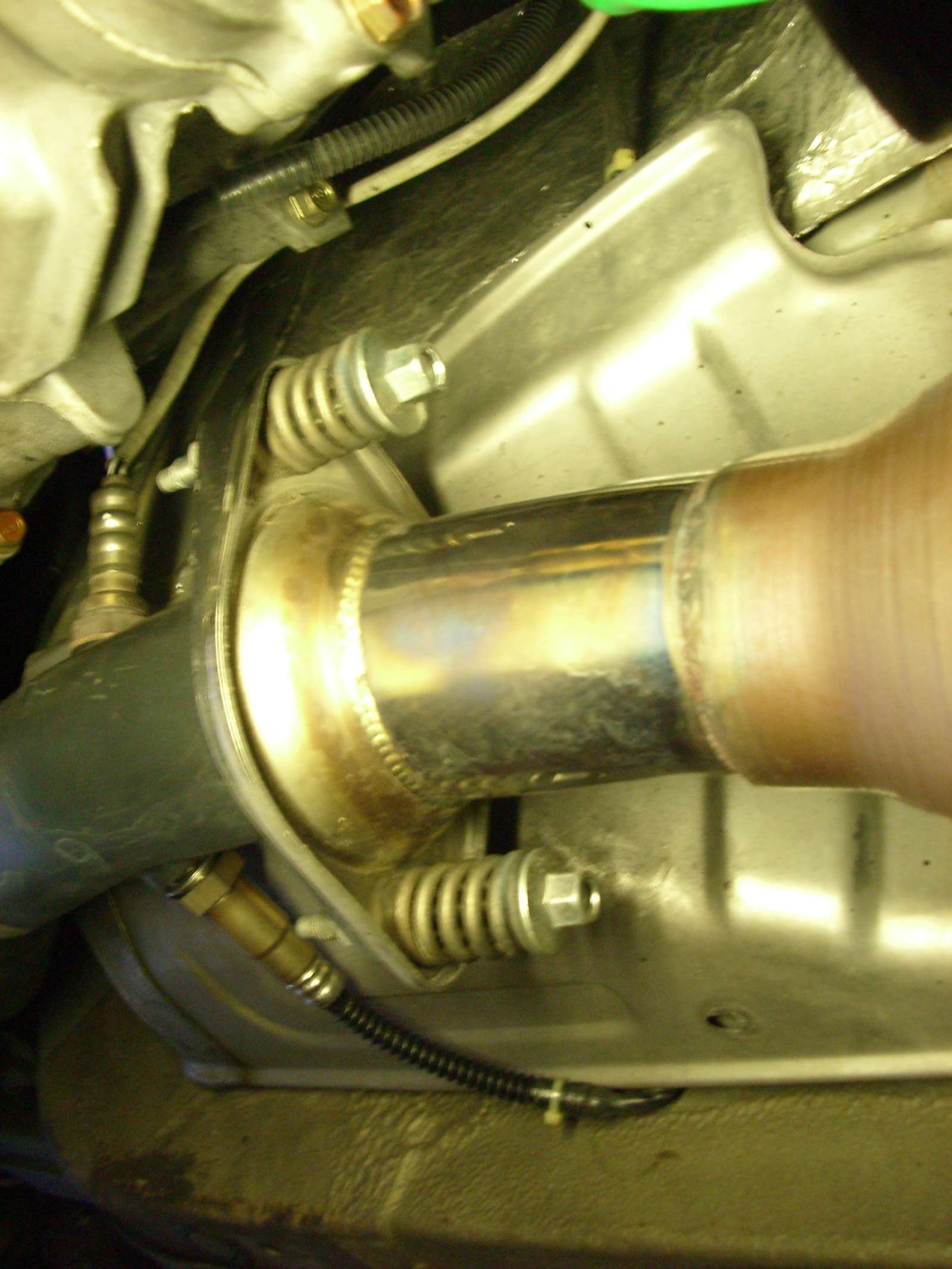

    Auspuff aendert sich erstmal nicht, bleibt T1R wie vor dem Umbau.


    Kruemmer ist momentan Berk Technology, wird aber wahrscheinlich geaendert.

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    Als naechstes habe ich die Laufbuchsen untersucht. Soweit mir das moeglich war ohne die Kolben rauszunehmen.
    1) Kolbenspiel in der Laufbuchse vermessen und mit Sollvorgaben des Handbuchs verglichen -> Bestens im Maß! :)

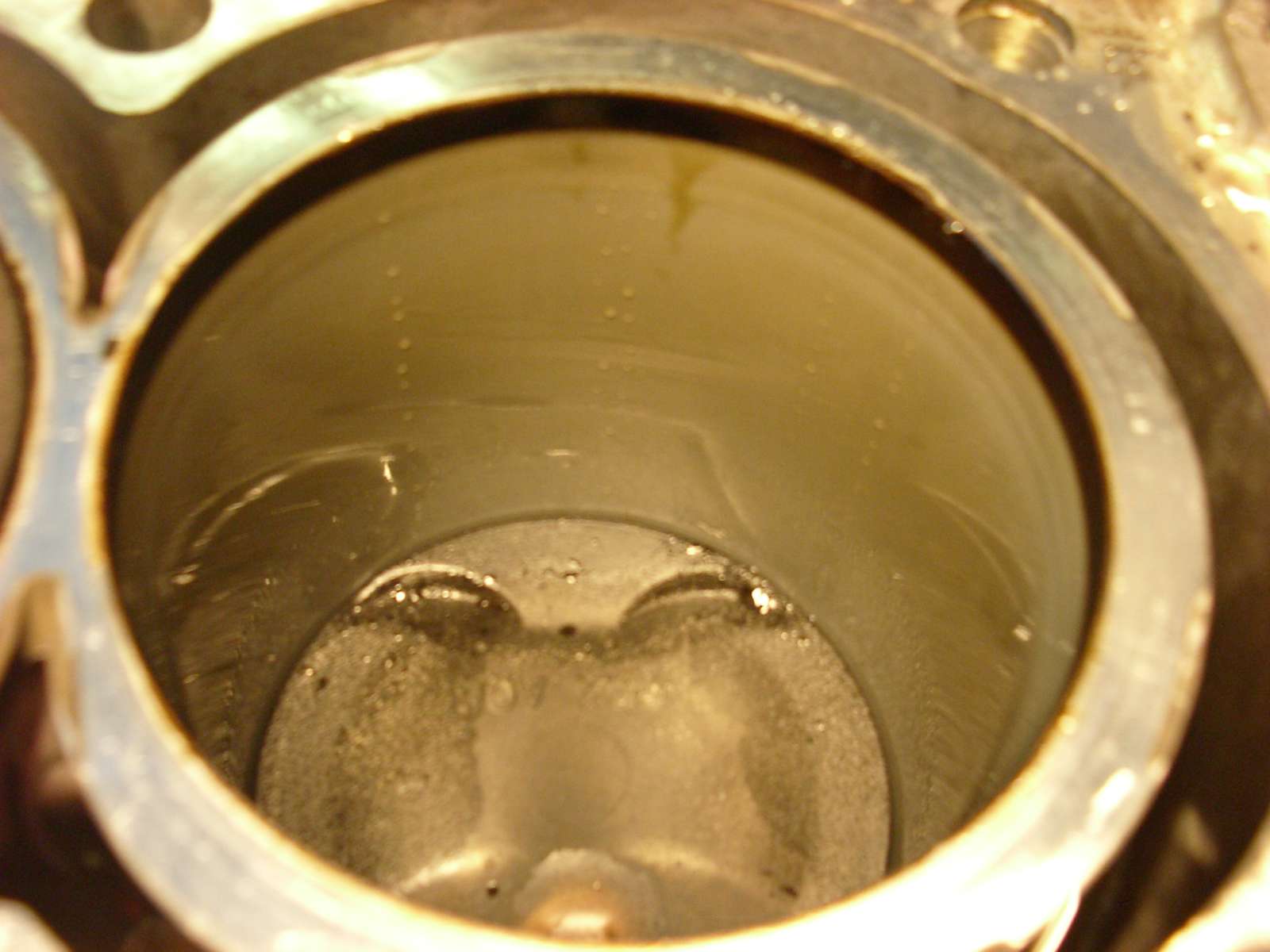

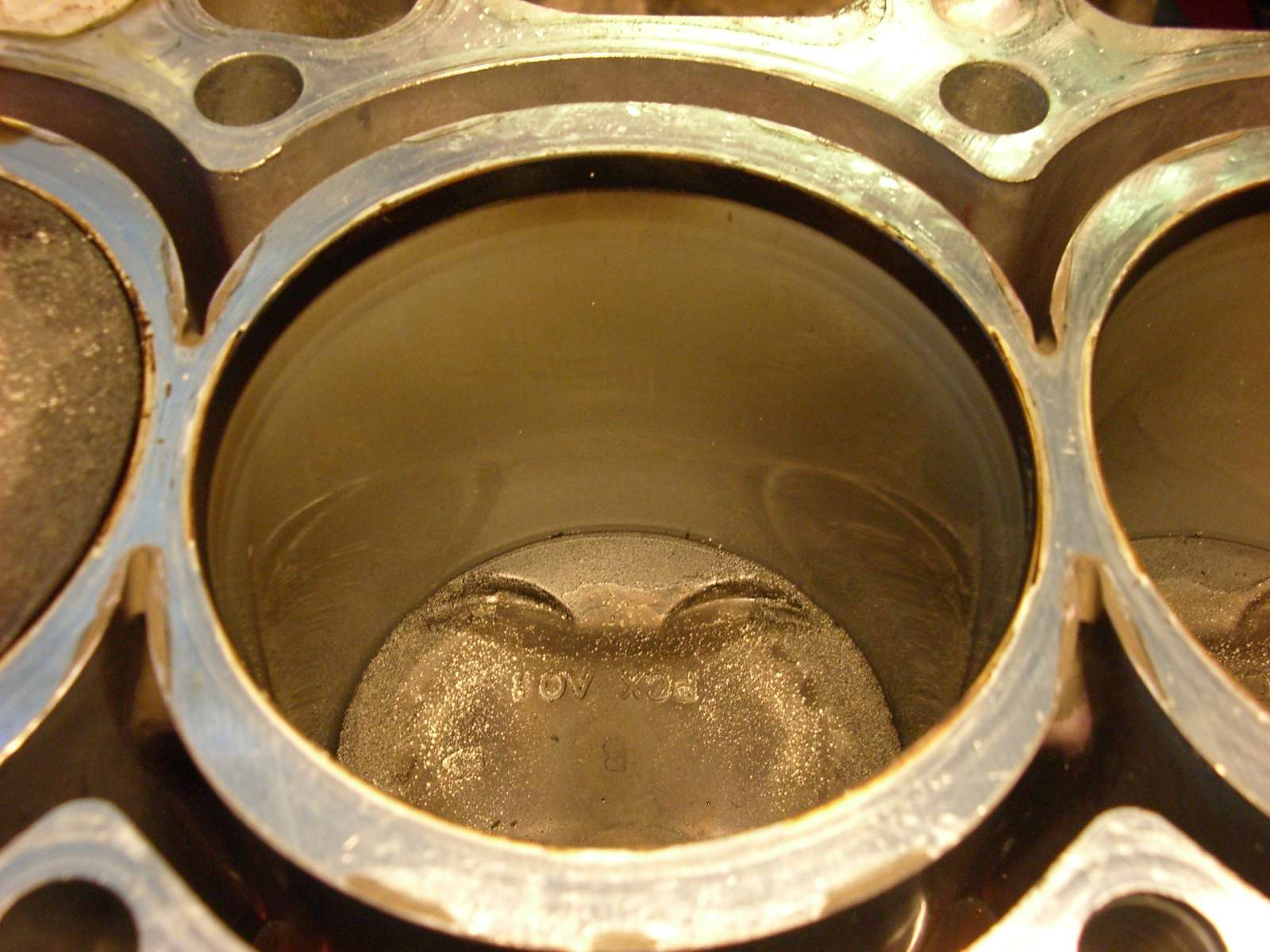

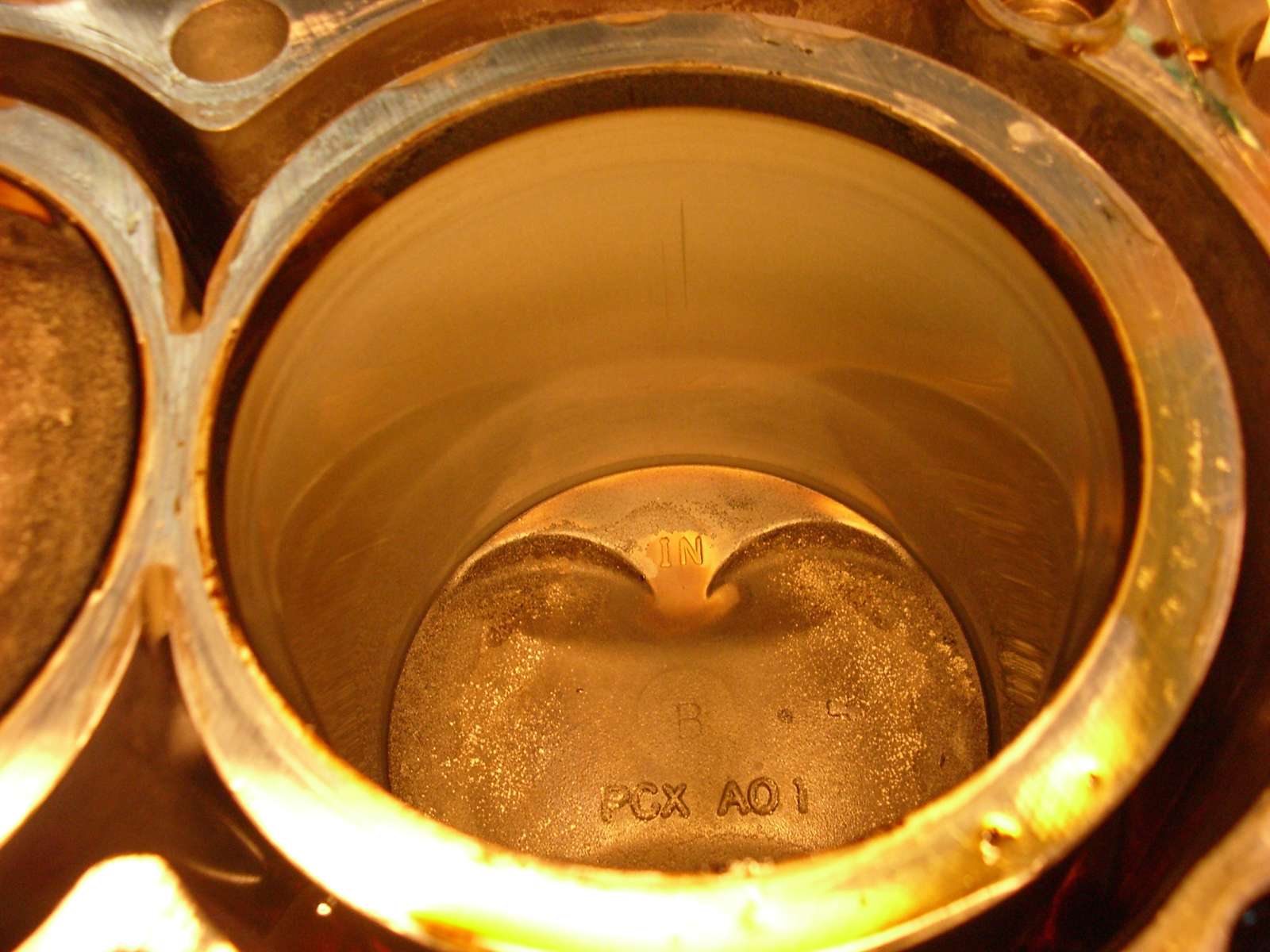

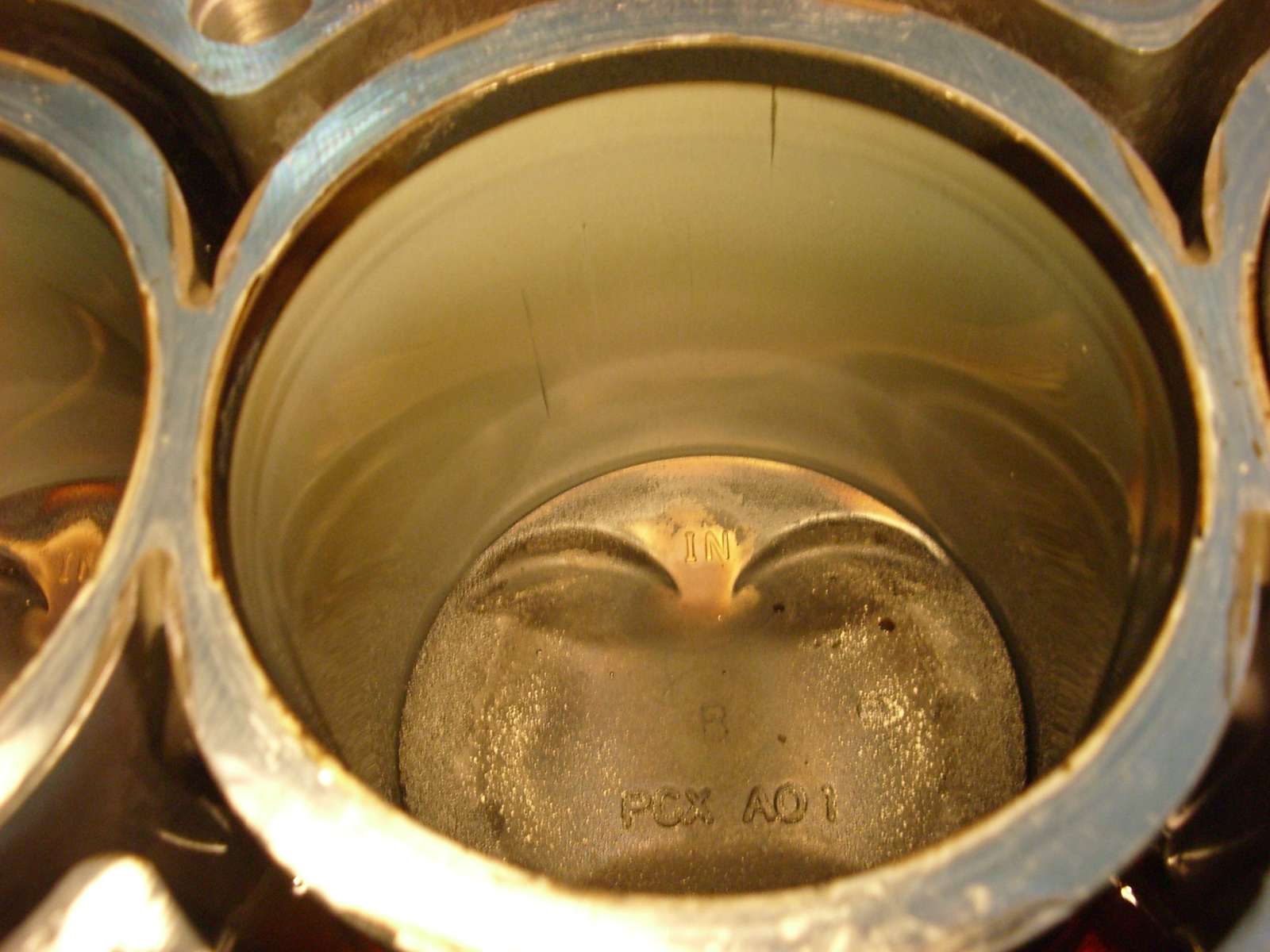

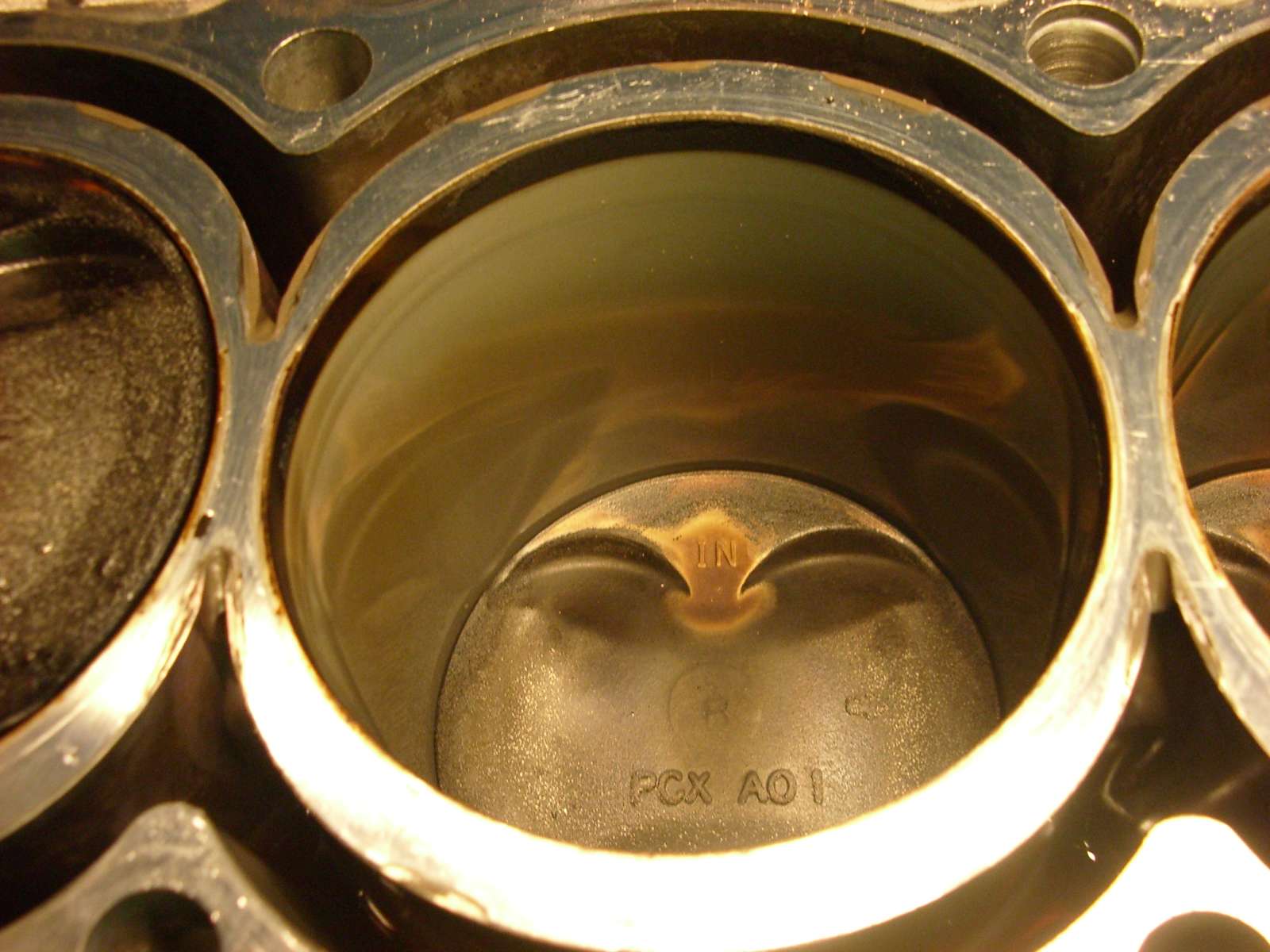

    2) Optisch begutachtet: nur an 2 Zylinder winzige Spuren vorhanden ->vernachlaessigbar. Alle anderen Top! 8) seht selbst









    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    weiter mit dem Motor gehts dann in Episode 3 ;)


    Aber bevor ich die Tuningmassnahmen anfing, wollte ich sicher sein dass ich beim Betrieb ueberpruefen kann wie der Motor laeuft.
    Sprich ein A/F ratio display musste her. Also eine Lamdba-wert Anzeige. :nod:
    Habe mich fuer das Kit von Innovative Motorsports entschieden


    Hier der Einbau:

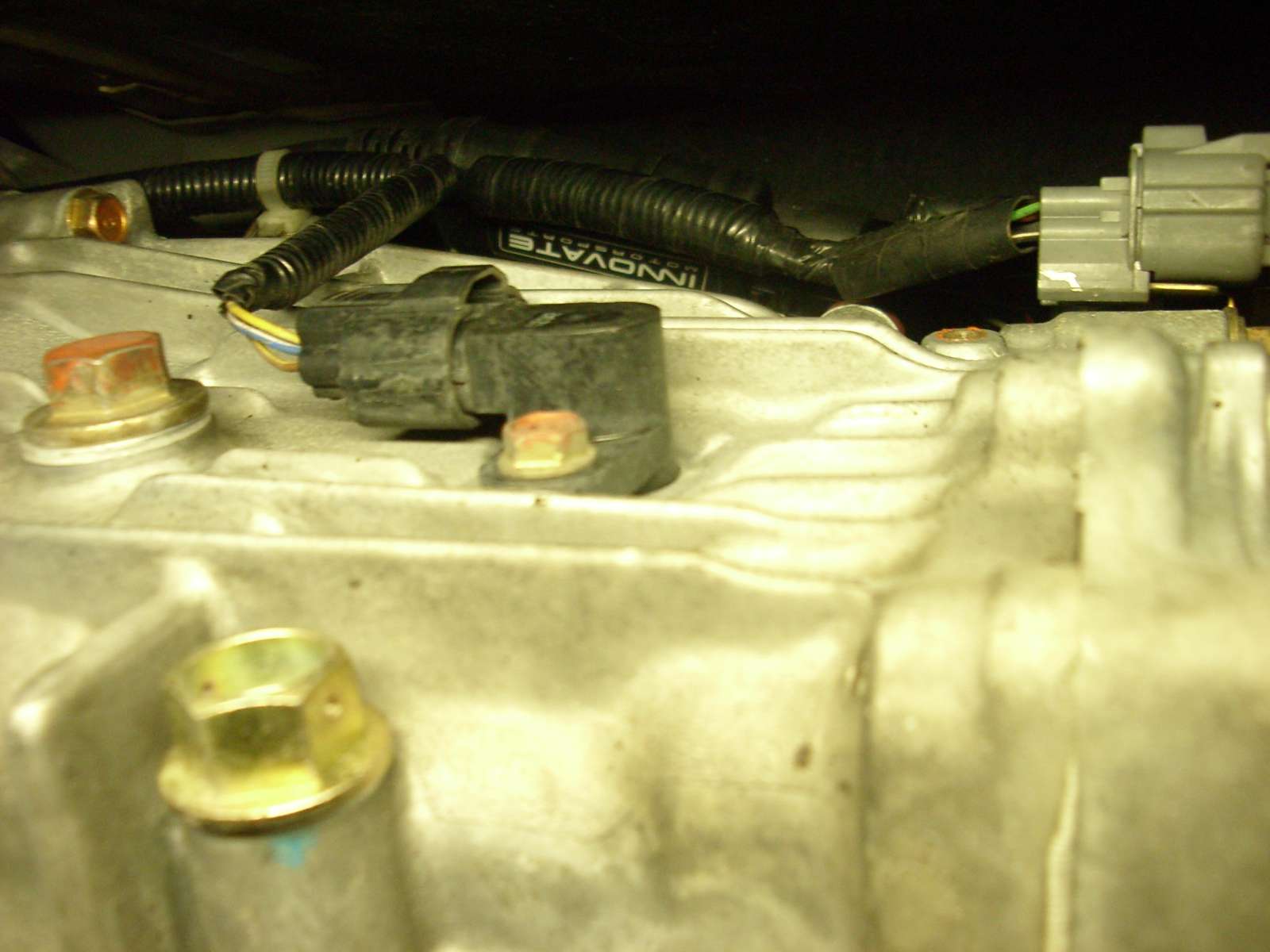

    - am Berk header ist direkt ein 2. bung fuer den Wideband Lambda-sensor
    Das Kabel sieht man rechts hinter dem Hitzeschild nach oben weggehen


    - das Steuergeraet habe ich einfach oberhalb der Gearbox angebracht

    von da aus gehen die Kabel nach vorne in den Motorraum und durch eine vorhandene Oeffung in den Fahrerfussraum.

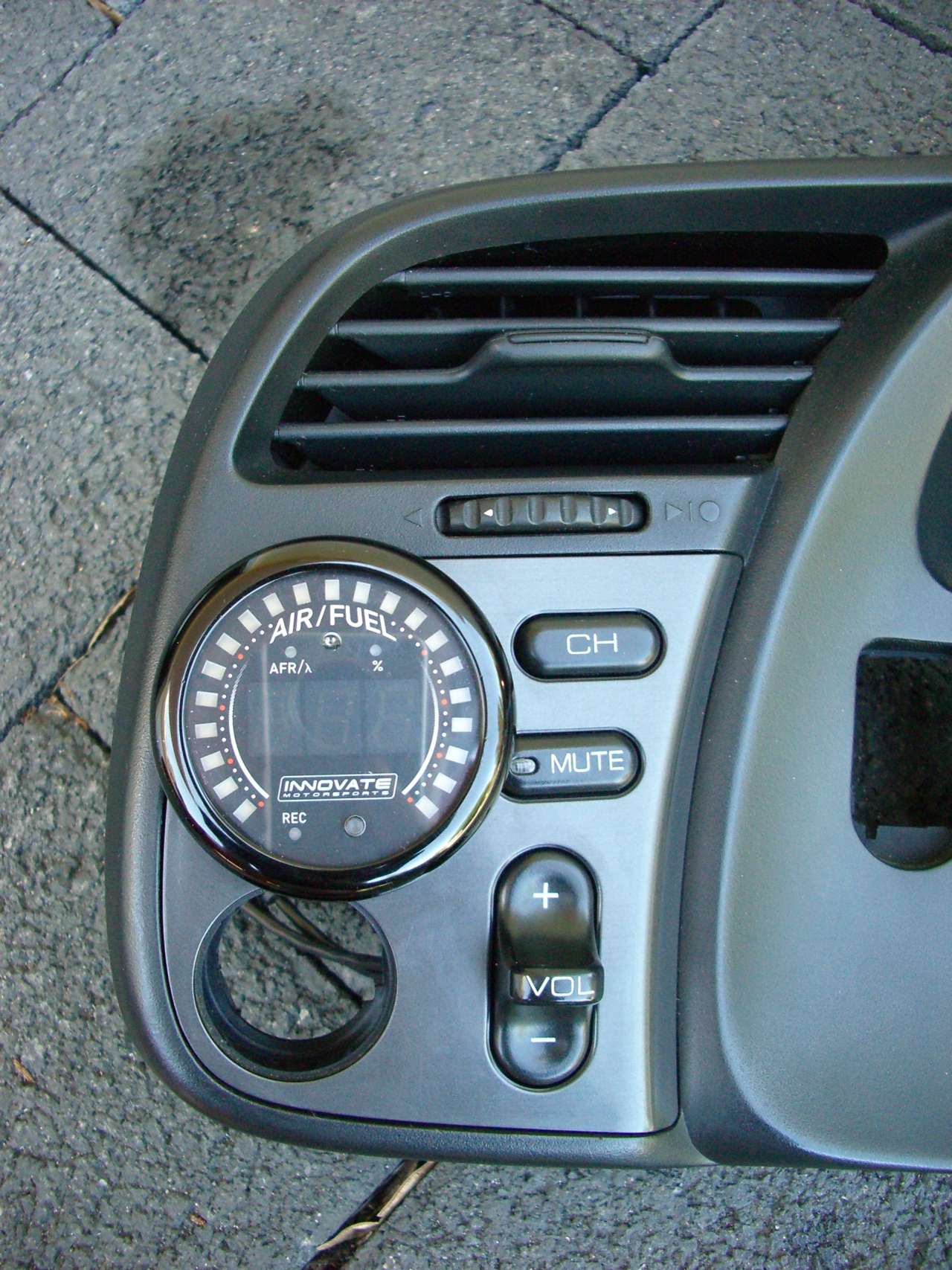

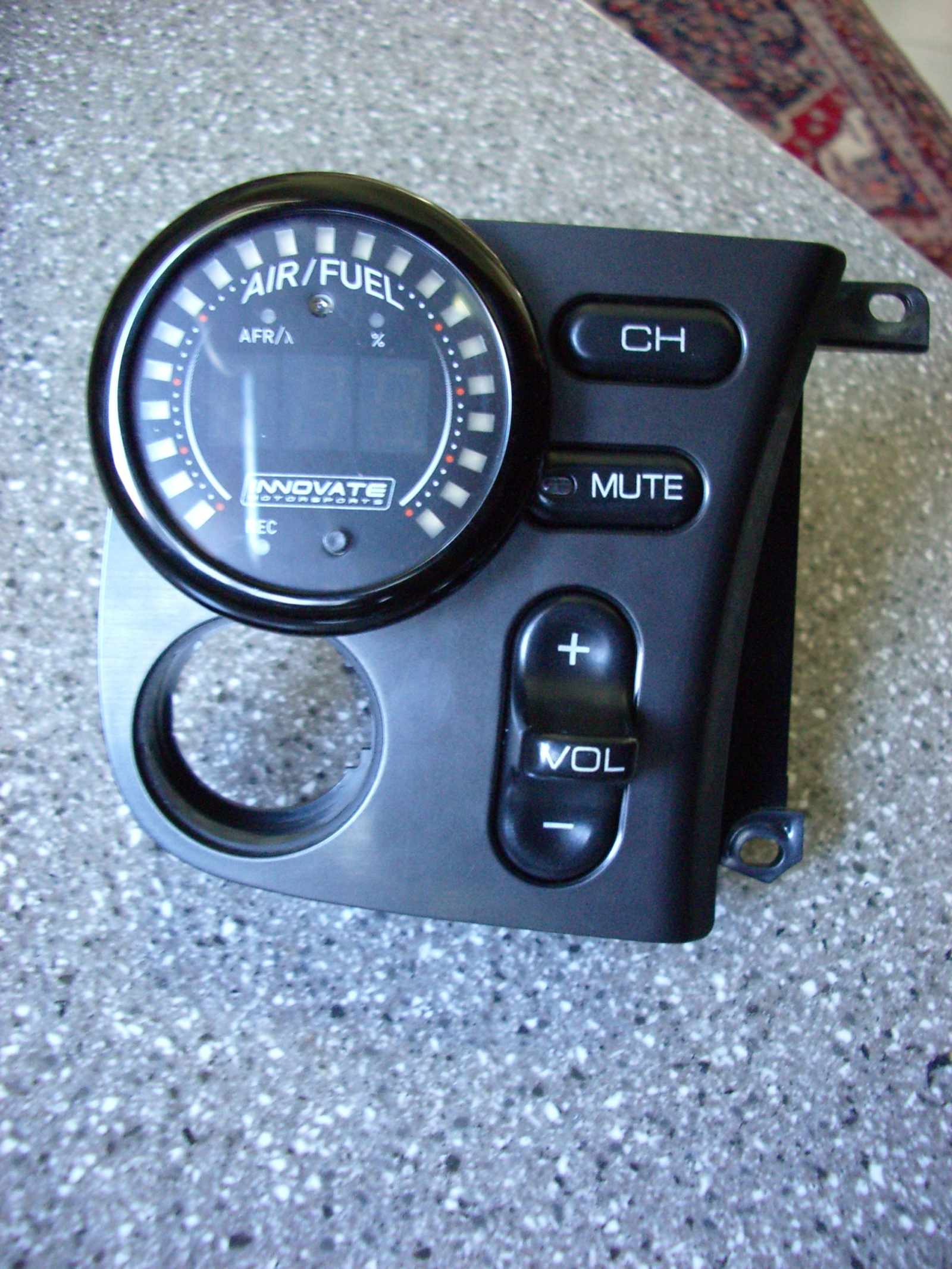

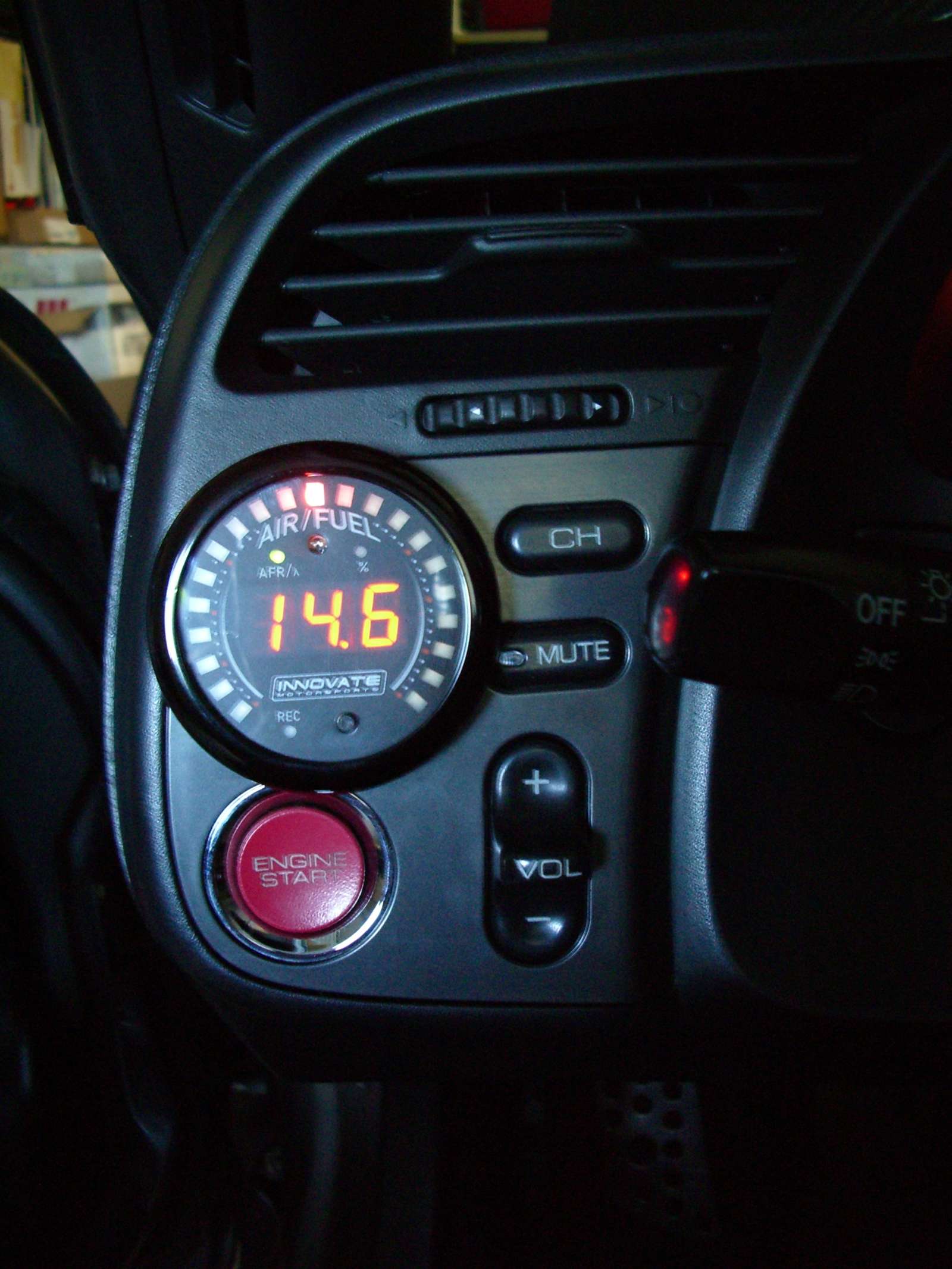

    - dort sollte dann die fertige Anzeige so aussehen (was mir offenbar auch gelungen ist 8) )


    - der Weg dahin:

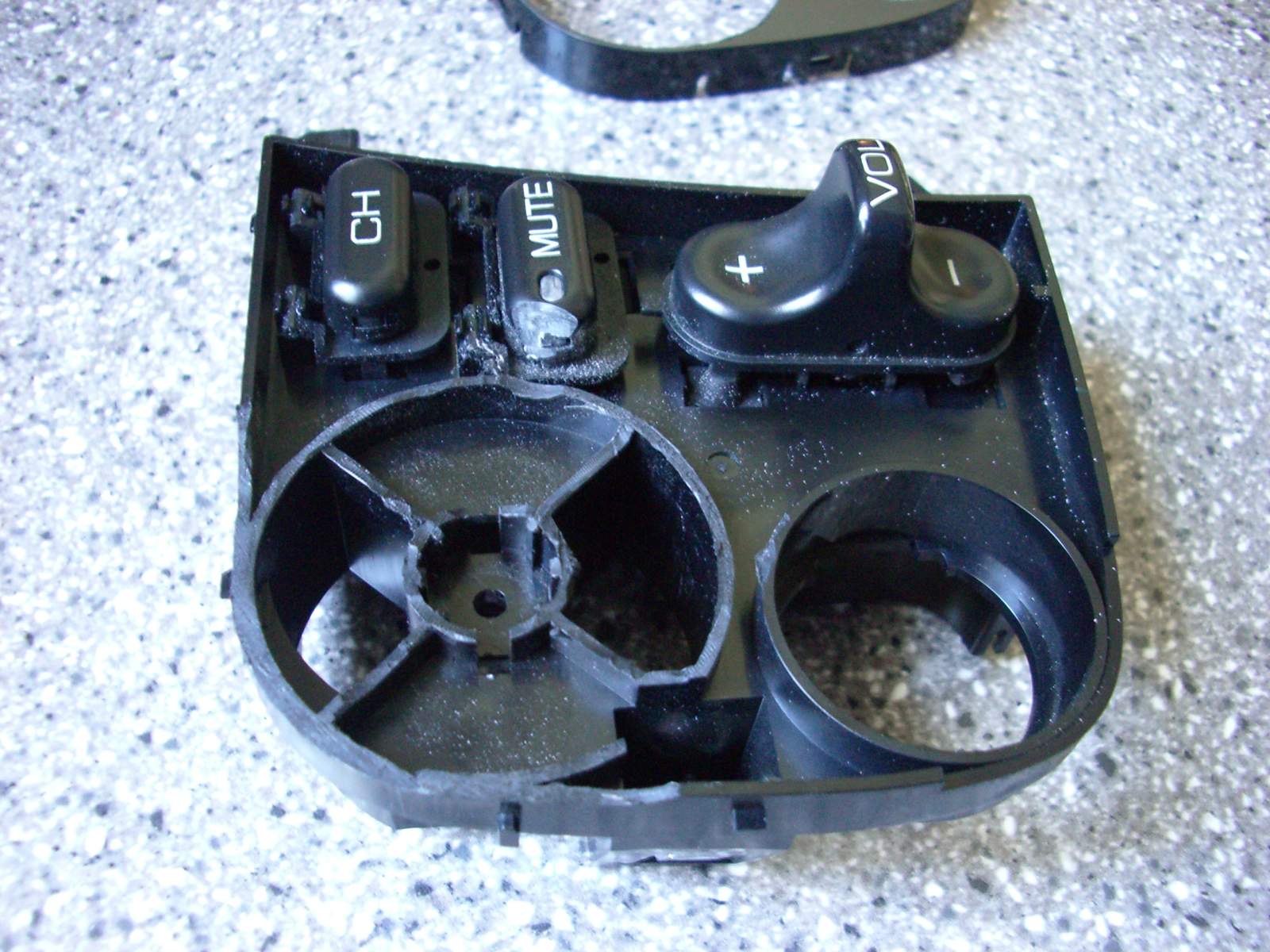

    hier musste also der eine Knopf weichen, der Rest sollte aber funktional bleiben


    - viel Anpassungsarbeit notwendig:


    - dort treten die Kabel aus dem Gehaeuse aus und werden mit denen des Steuergeraets verbunden


    - Fertig


    - und funktioniert! :)

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    3 Mal editiert, zuletzt von McHeizer ()

    Letztens kamem dann noch Pakete aus JDM-land!
    Frisch vom Kirschbluetenfest..! oder wars doch aus Yokohama..? 8)

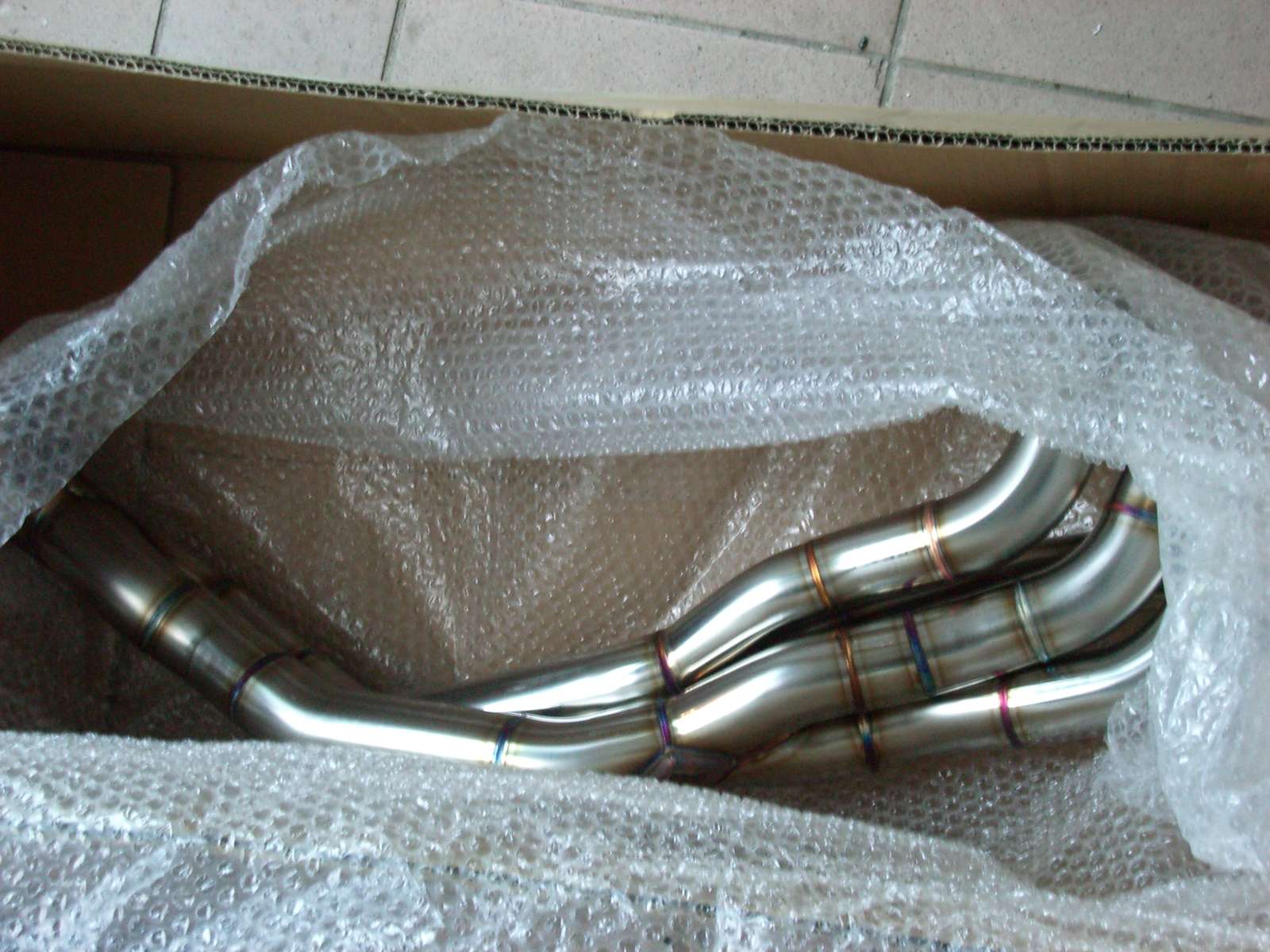

    wer erraet was das ist? :D


    :twisted: "more Torquey"

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    Zitat

    Original von McHeizer....
    wer erraet was das ist? :D
    ...


    Sind das nicht die Air-Ducts für deine neue Front zur Bremsbelüftung?


    Erik, gratuliere zu Deinem Motorumbau! Ich hätte noch gern ein paar mehr Infos.
    wegen:


    - hast Du die Kolben rausgehabt und die Ringe kontrolliert? Die ersten Baujahre haben wohl meiner Meinung nach Probleme mit der Ölabführung des Abstreifringes. Wenn der dann festgeht geht der Ölverbrauch hoch. Bei Deinem scheint das nicht der Fall zu sein, denn die Kolbenoberflächen sehen sehr sauber aus. Was hat Deiner gelaufen?


    - die Einzelventilfedern sind nicht so zuverlässig wie die doppelten. Aber das ist nur meine Meinung.


    - hast Du die Pleuel nicht erneuert? Oder hast Du die schon früher mal getauscht?


    Erik, wir müssen uns mal treffen! Ich hab tausend Fragen....


    Gruß
    Bernd


    Da wäre es bestimmt interessant, Mäuschen zu spielen :nod: .


    P.S. Bernd, versuche doch den Erik (auf mich hört er nicht so richtig :D ) zum Sachenring zu überreden, da hätten wir ja viel Zeit, zum Benzin zu reden.

    Zitat

    Original von bpaspi
    Sind das nicht die Air-Ducts für deine neue Front zur Bremsbelüftung?


    Spielverderber schon jetzt aufzuloesen! :evil:


    Zitat


    - hast Du die Kolben rausgehabt und die Ringe kontrolliert? Die ersten Baujahre haben wohl meiner Meinung nach Probleme mit der Ölabführung des Abstreifringes. Wenn der dann festgeht geht der Ölverbrauch hoch. Bei Deinem scheint das nicht der Fall zu sein, denn die Kolbenoberflächen sehen sehr sauber aus. Was hat Deiner gelaufen?


    beim Umbau knapp 90tkm
    Bis dahin nie mehr als 0.5l auf 5000km verbraucht. :thumbup:
    Ausser beim DSK fahren mit 4x4 Runden am Tag auf der NS. Da warens dann 0.5l auf 340km, aber das mit 80% Vtec-Anteil


    Zitat


    - die Einzelventilfedern sind nicht so zuverlässig wie die doppelten. Aber das ist nur meine Meinung.


    du weisst doch noch gar nicht welche Federn ich verbaut habe. Noch ist die Doku doch beim Zerlegen! ;)


    Zitat


    - hast Du die Pleuel nicht erneuert? Oder hast Du die schon früher mal getauscht?


    Weder noch. Das war mir i.M. weder den zeitl noch den finanziellen Aufwand wert.
    Ganz abgesehen davon, dass ich das mit meinen vorhandenen Werkzeug- & Garage-moeglichkeiten nicht alleine hinbekommen haette.

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

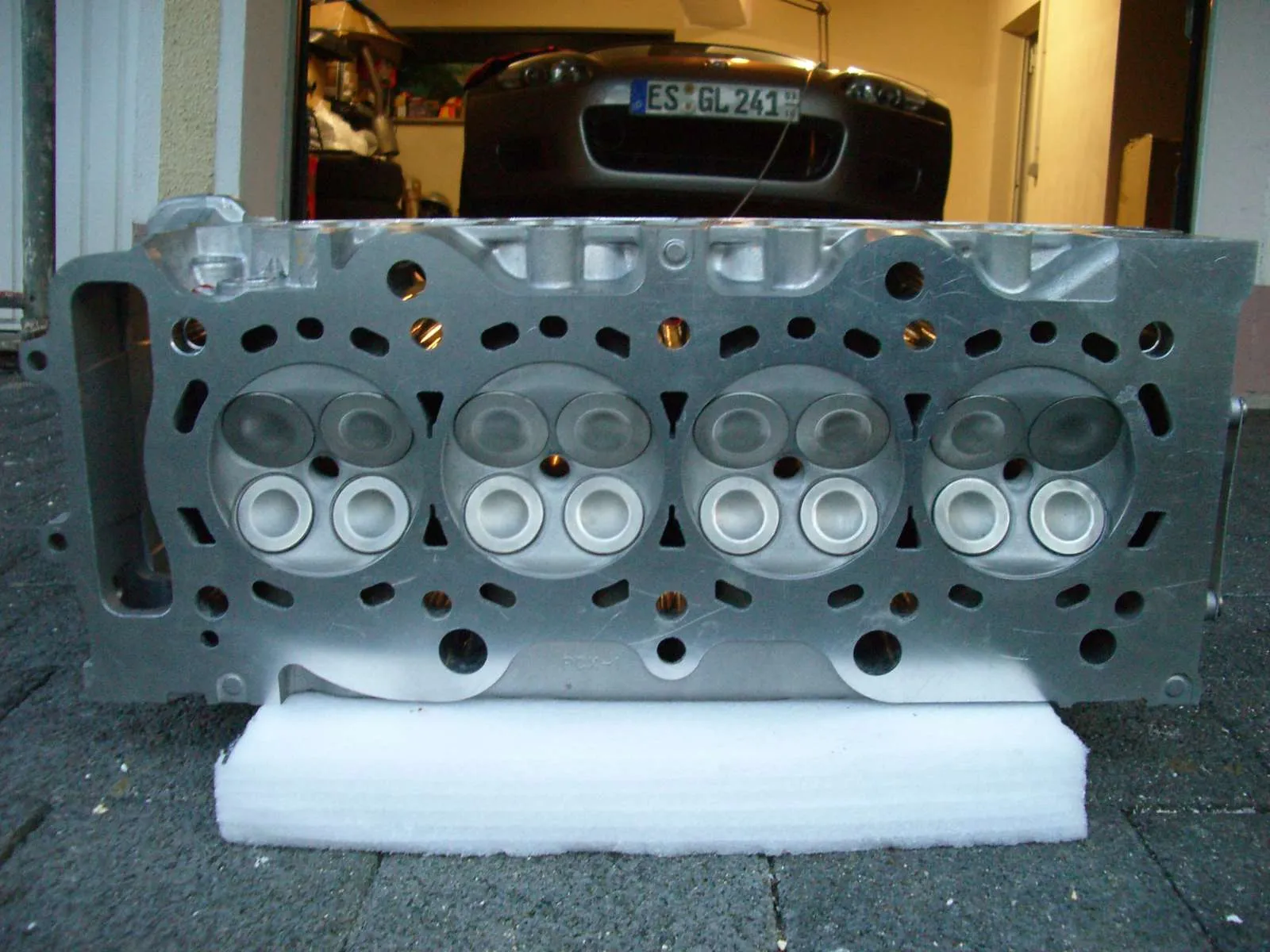

    OK dieser neue Zylinderkopf soll verbaut werden!


    Was ist daran so besonders?

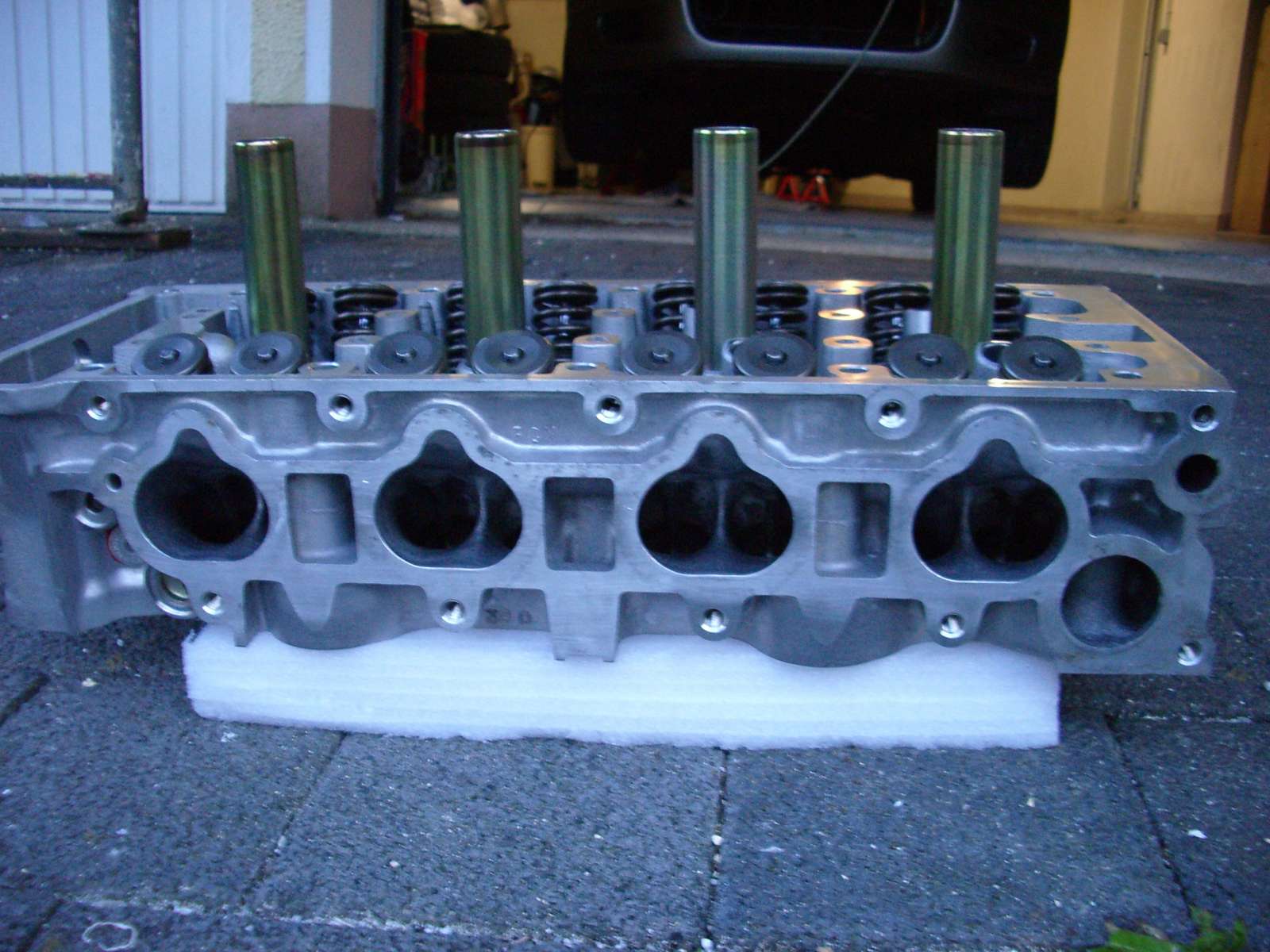

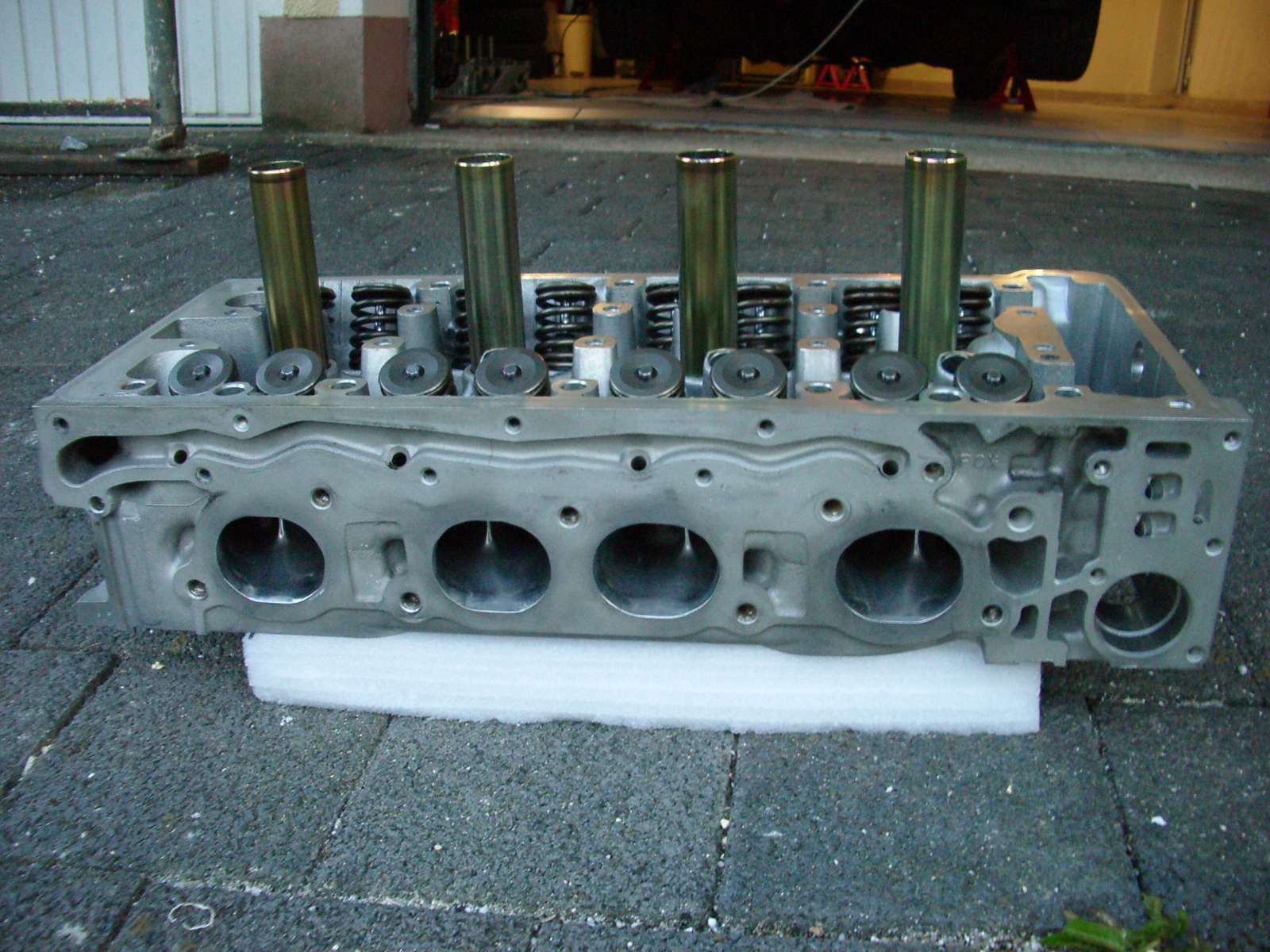

    > Kanäle bearbeitet (grösser) und poliert, grob auf Einlass-, fein auf Auslass-seite


    > Ventil-sitze, -führungen, -schaftdichtungen Neu (Honda)
    > obere Federteller Neu, Bj.04-Teile (verstärkte Variante)
    > gehärtete u leichtere Ventile von Ferrea. Einlass 37mm, Auslass 32mm (jew. 1mm grösser als oem)

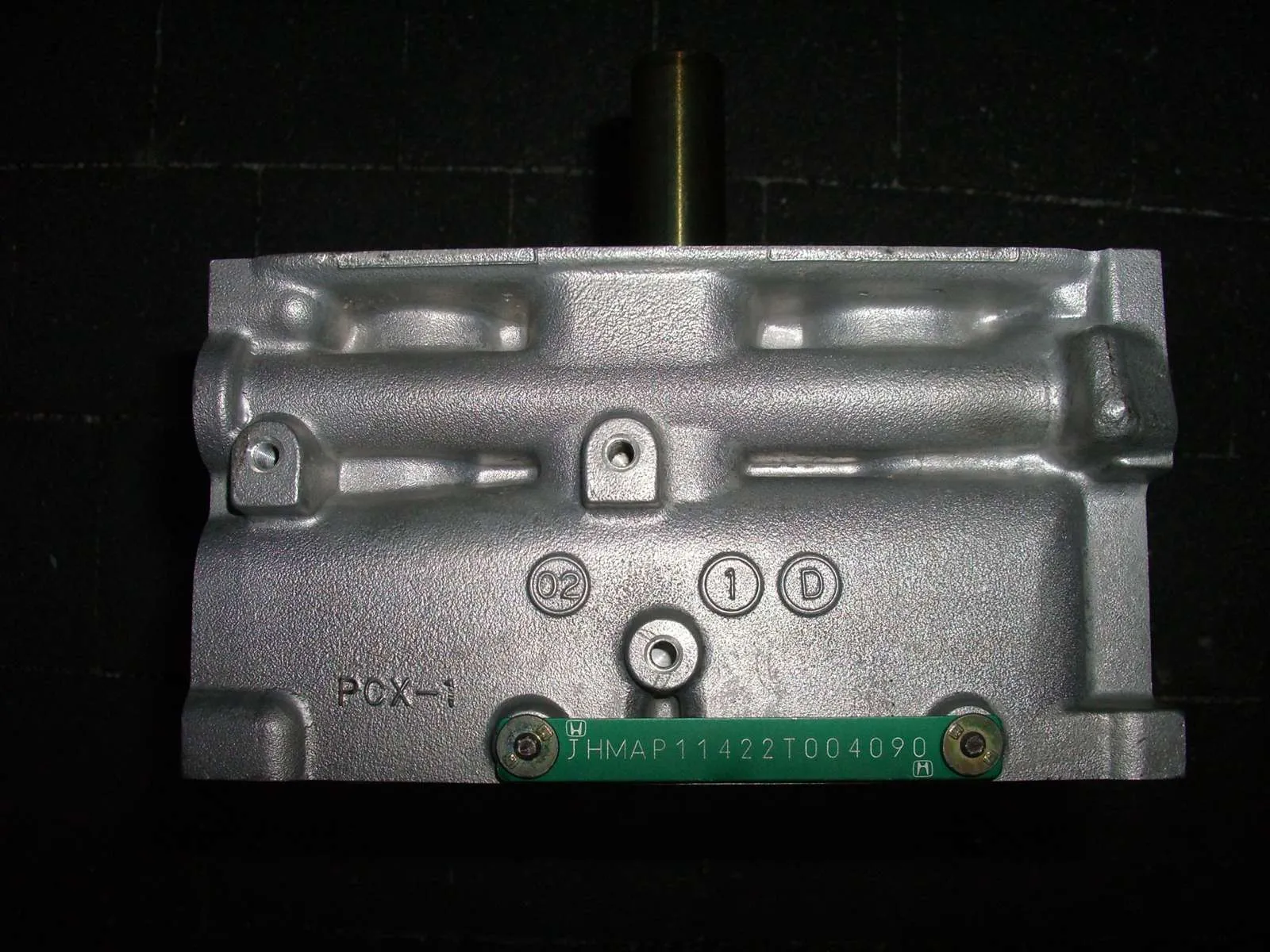

    Interessant ist dieses Metallschildchen
    (Hatte der Alte nicht. Der Neue ist allerdings auch aus USA)


    Die Kopfbearbeitung habe ich von einem Bekannten machen lassen, dessen Arbeit ich vertraue.
    Er hat die Modifikationen nach meinen Wünschen gemacht.
    Leider habe ich daher keine Detailaufnahmen der einzelnen Schritte (wie Ventilsitze, -führungen, etc tauschen)
    Mit dem Ergebniss - rein statisch erstmal - bin ich sehr zufrieden!
    Zum dynamischen später mehr im Erfahrungsbericht.

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    Einmal editiert, zuletzt von McHeizer ()

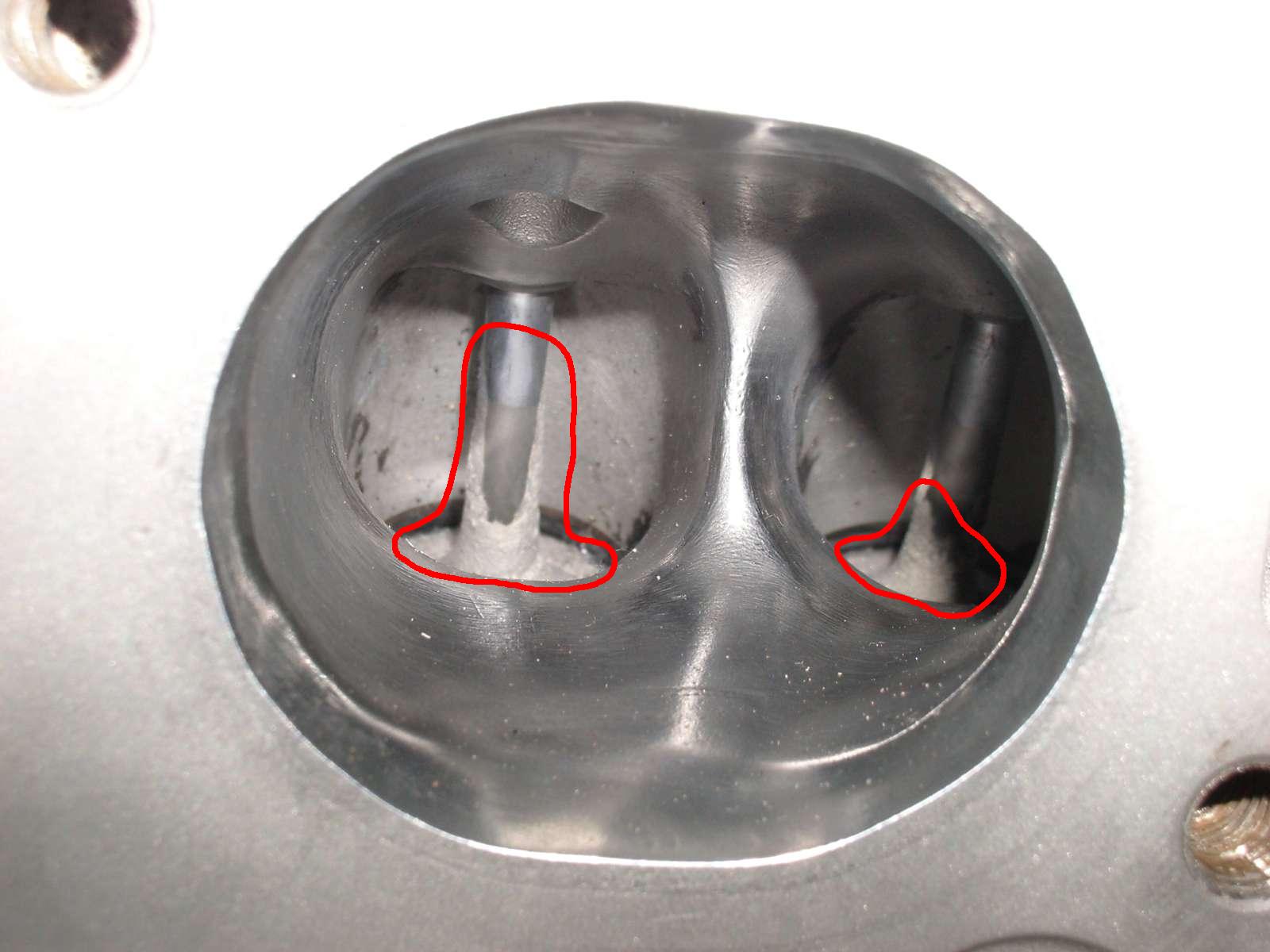

    Da sind noch die alten Ventile mit jeder Menge Ablagerungen drin (rote Markierungen). Hat Dein Spezi die drin gelassen um beim Kanäle bearbeiten nichts zu beschädigen? Oder warum? Wenn sowieso neue Sitze und Führungen reinkommen ist's doch egal ob man die alten beschädigt. :?


    Du hast 1mm größere Ventile, aber Original Honda Ventilsitze? Wie geht das? Sind die denn nach dem Einbau größer bearbeitet worden um die größeren Ventile aufzunehmen? Dann werden die aber sehr dünn.


    Man sieht das die Einlassventile schon sehr dicht am Rand des Brennraums liegen. Ich hatte auch erst überlegt ob ich größere Ventile nehmen soll, aber dann wird die Strömung durch die Zylinderwand gestört und man hat keinen ringförmigen Strömungsquerschnitt mehr. Das wird sich bei hohen Drehzahlen bemerkbar machen dachte ich und hab's gelassen. Ich habe sogar jeweils kleine Taschen in den Brennraum gefräst damit die Strömung dort nicht behindert wird.

    Zitat

    Original von bpaspi
    Da sind noch die alten Ventile mit jeder Menge Ablagerungen drin (rote Markierungen). Hat Dein Spezi die drin gelassen um beim Kanäle bearbeiten nichts zu beschädigen? Oder warum? Wenn sowieso neue Sitze und Führungen reinkommen ist's doch egal ob man die alten beschädigt. :?


    Das sind die neuen Ventile. Die Ablagerungen fand ich zwar auch nicht schön, aber gingen leicht weg. >die Ventile ist mechanisch ok.
    WARUM die da sind, keine Ahnung!


    Zitat


    Du hast 1mm größere Ventile, aber Original Honda Ventilsitze? Wie geht das? Sind die denn nach dem Einbau größer bearbeitet worden um die größeren Ventile aufzunehmen? Dann werden die aber sehr dünn.


    Ebenfalls keine Ahnung, es funktioniert :)


    Zitat


    Man sieht das die Einlassventile schon sehr dicht am Rand des Brennraums liegen. Ich hatte auch erst überlegt ob ich größere Ventile nehmen soll, aber dann wird die Strömung durch die Zylinderwand gestört und man hat keinen ringförmigen Strömungsquerschnitt mehr. Das wird sich bei hohen Drehzahlen bemerkbar machen dachte ich und hab's gelassen. Ich habe sogar jeweils kleine Taschen in den Brennraum gefräst damit die Strömung dort nicht behindert wird.


    Das mag therorethisch der Fall sein.
    In der Praxis kann ich keine Einbusen feststellen. Im Gegenteil, aber dazu wie gesagt mehr im finalen Fahrbericht.

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

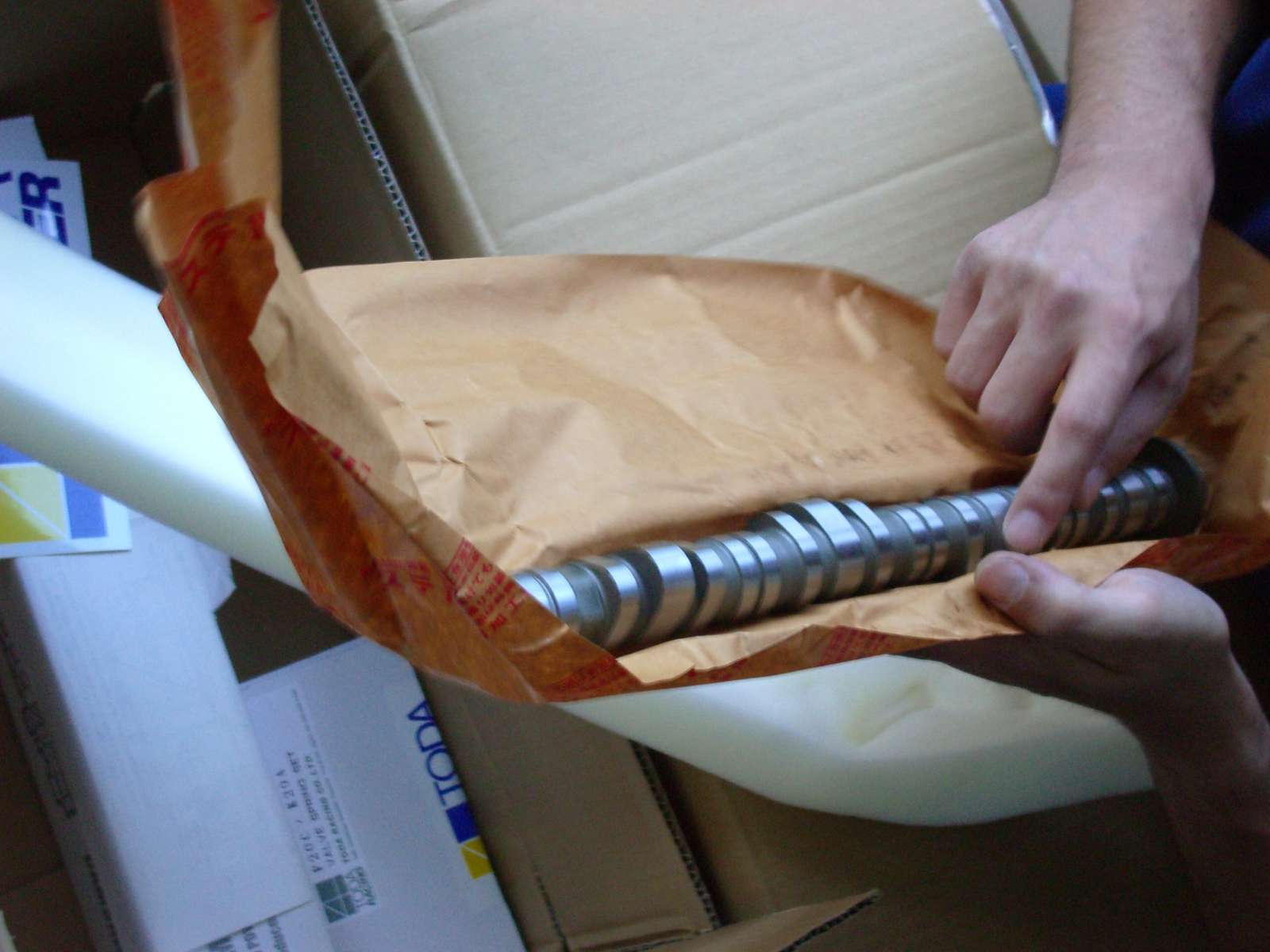

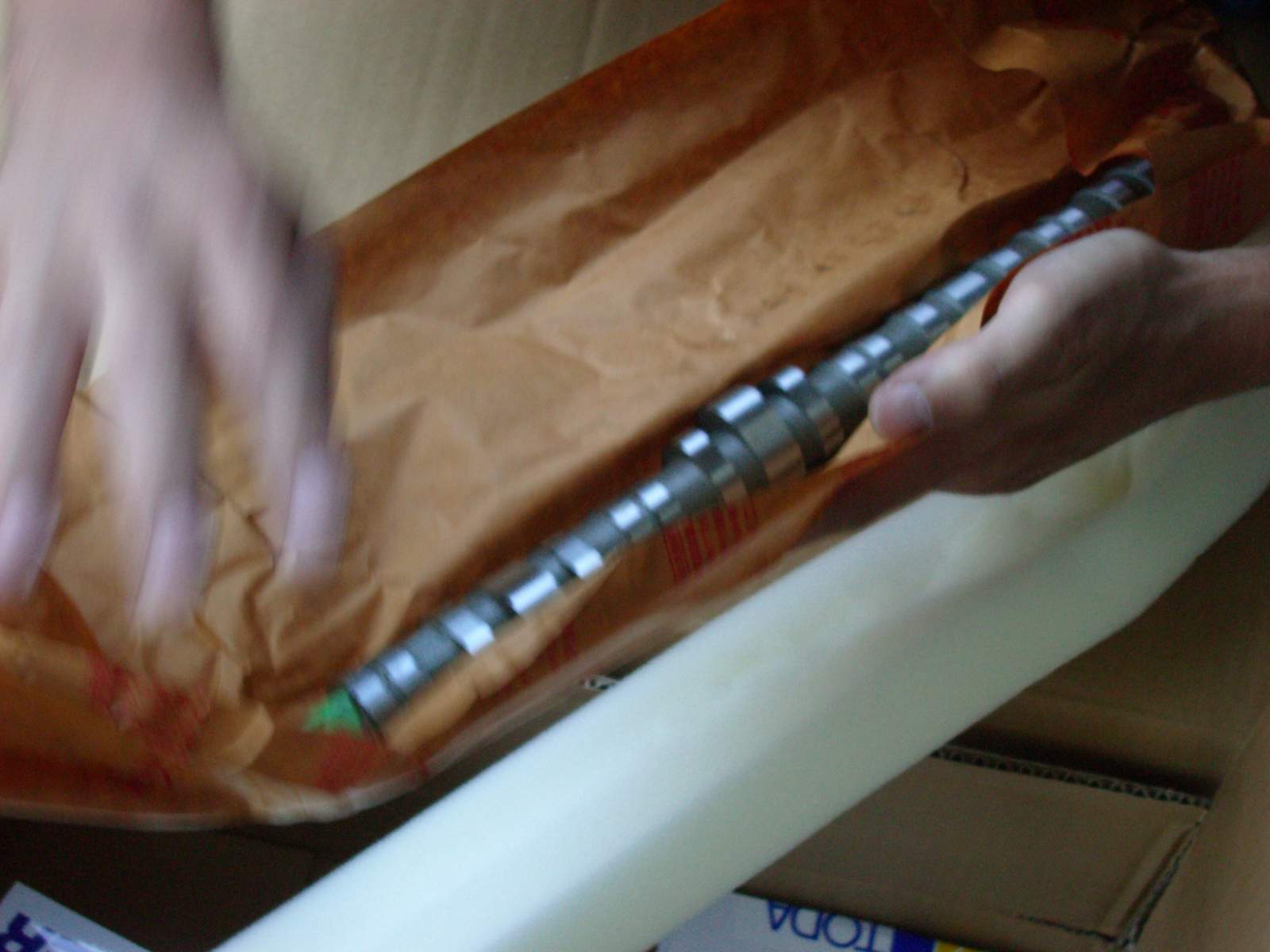

    Geplant sind in einer weiteren Ausbaustufe diese Nockenwellen:
    TODA A2 spec

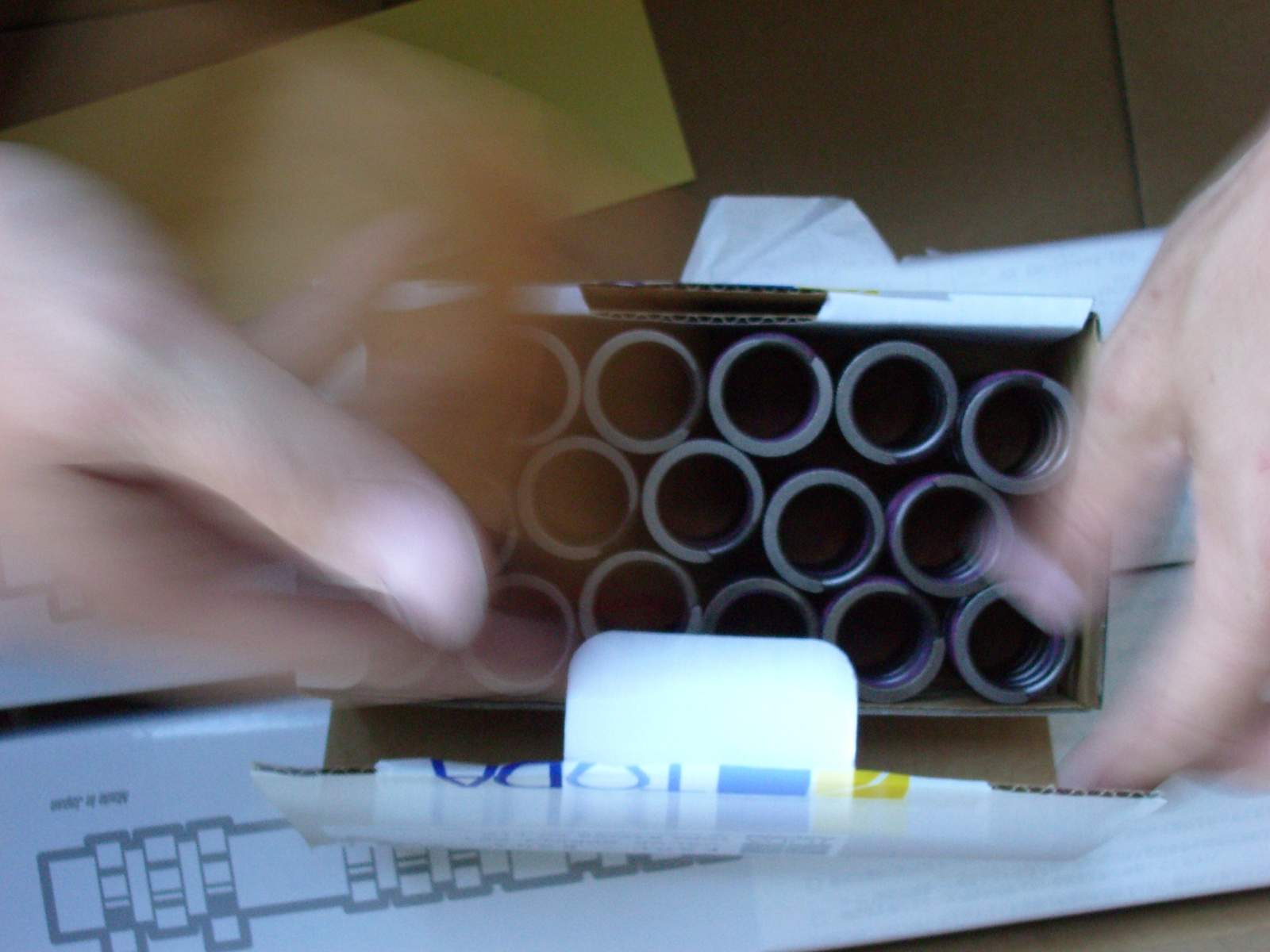

    Dazu empfohlen sind andere Ventilfedern die sich weiter komprimieren lassen als OEM.
    Habe mich einfachheitshalber und sicherheitshalber auch für die TODA Federn entschieden



    Da die Federn leider lange auf sich warten liessen hatte ich den Kopf schon verbaut.

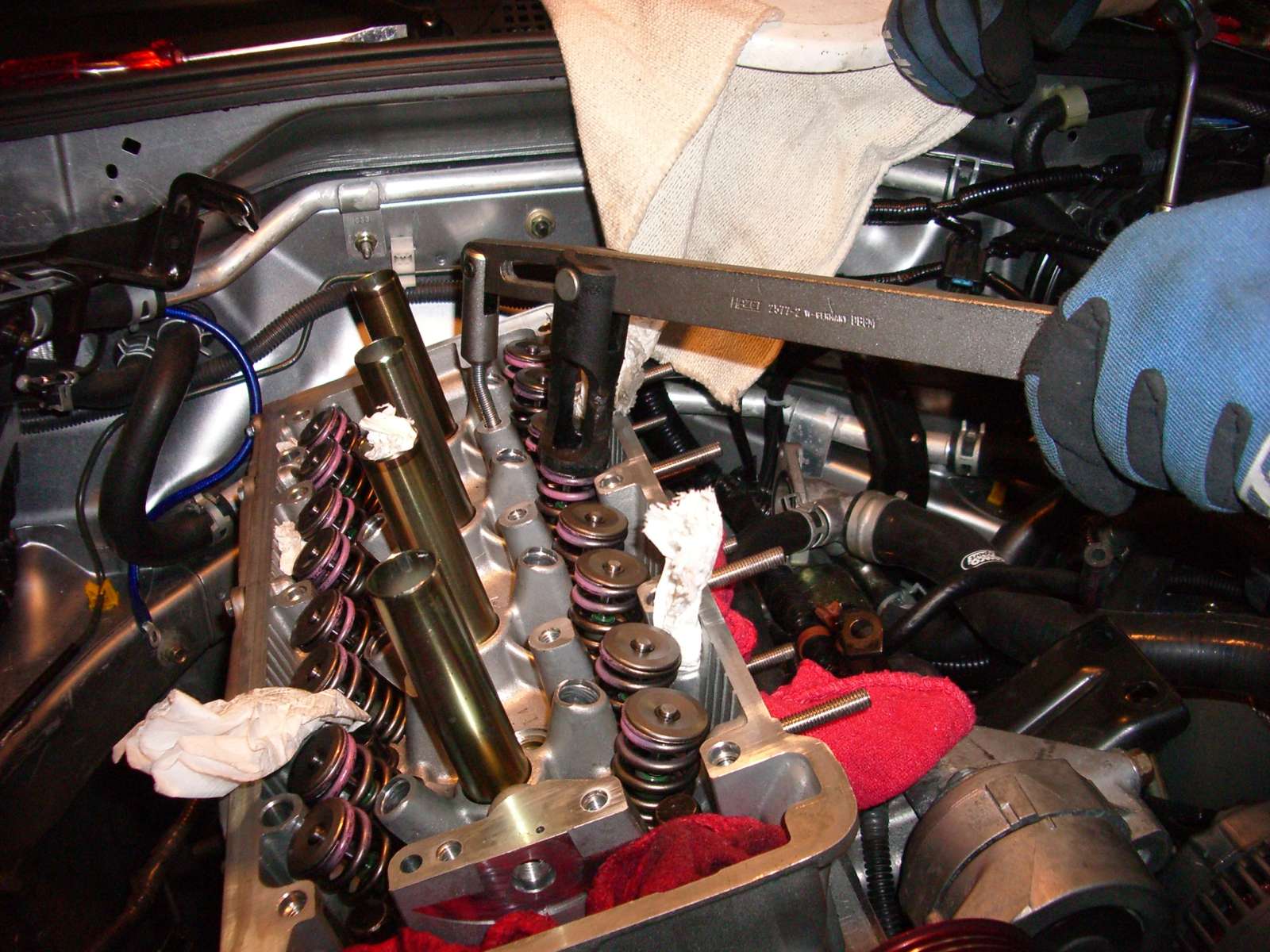

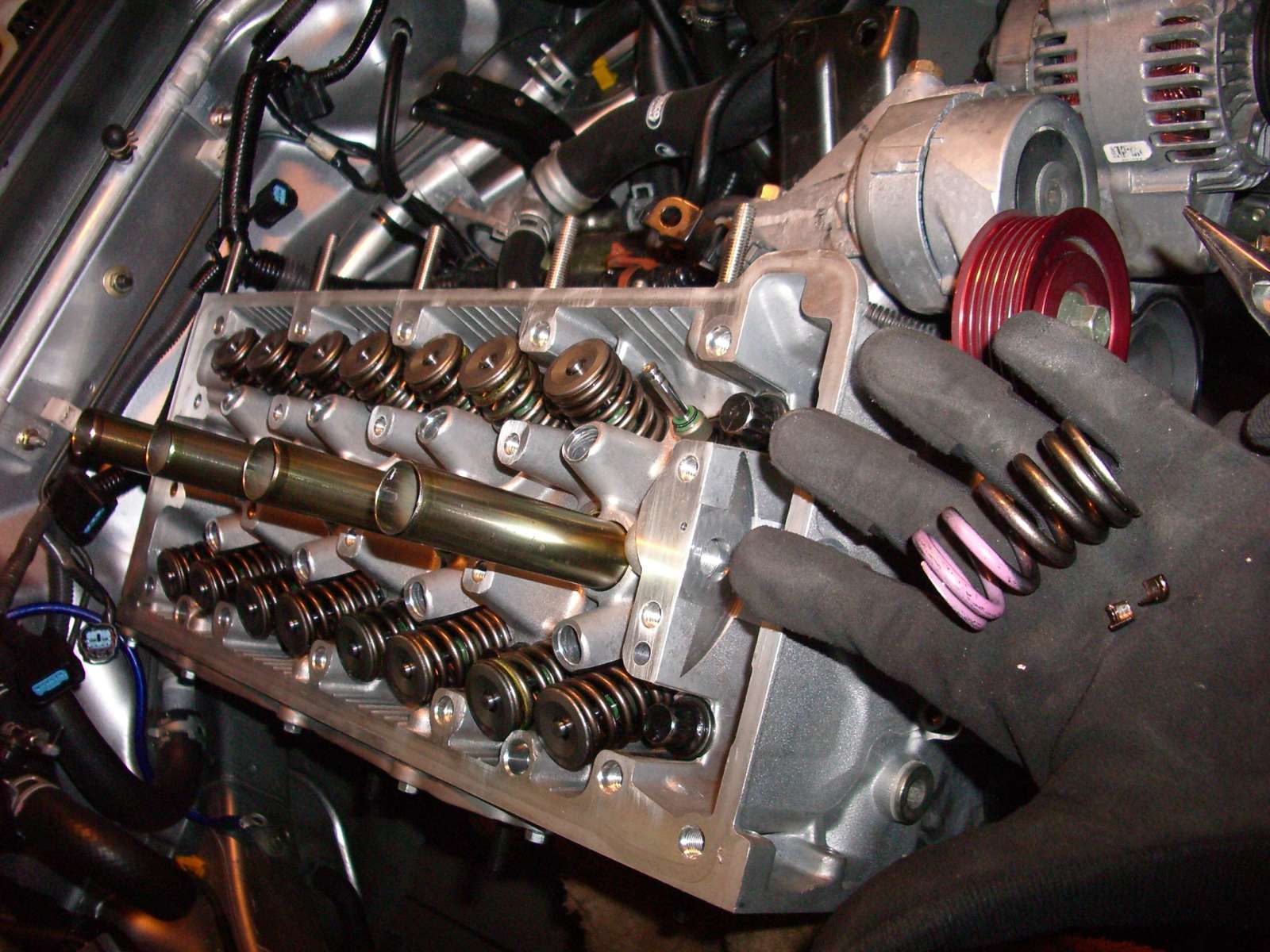

    Also mussten die Federn im eingebauten Zustand gewechselt werden.


    Das geht...sofern man das richtige Werkzeug hat :roll: <- nochmals danke Super2000 & Steve-o für eure helfenden Hände :thumbup:
    Letzendlich gings mit dem selbsgefertigten Adapter & dem ausgeliehenen Werkzeug ganz gut von der Hand. :nod:

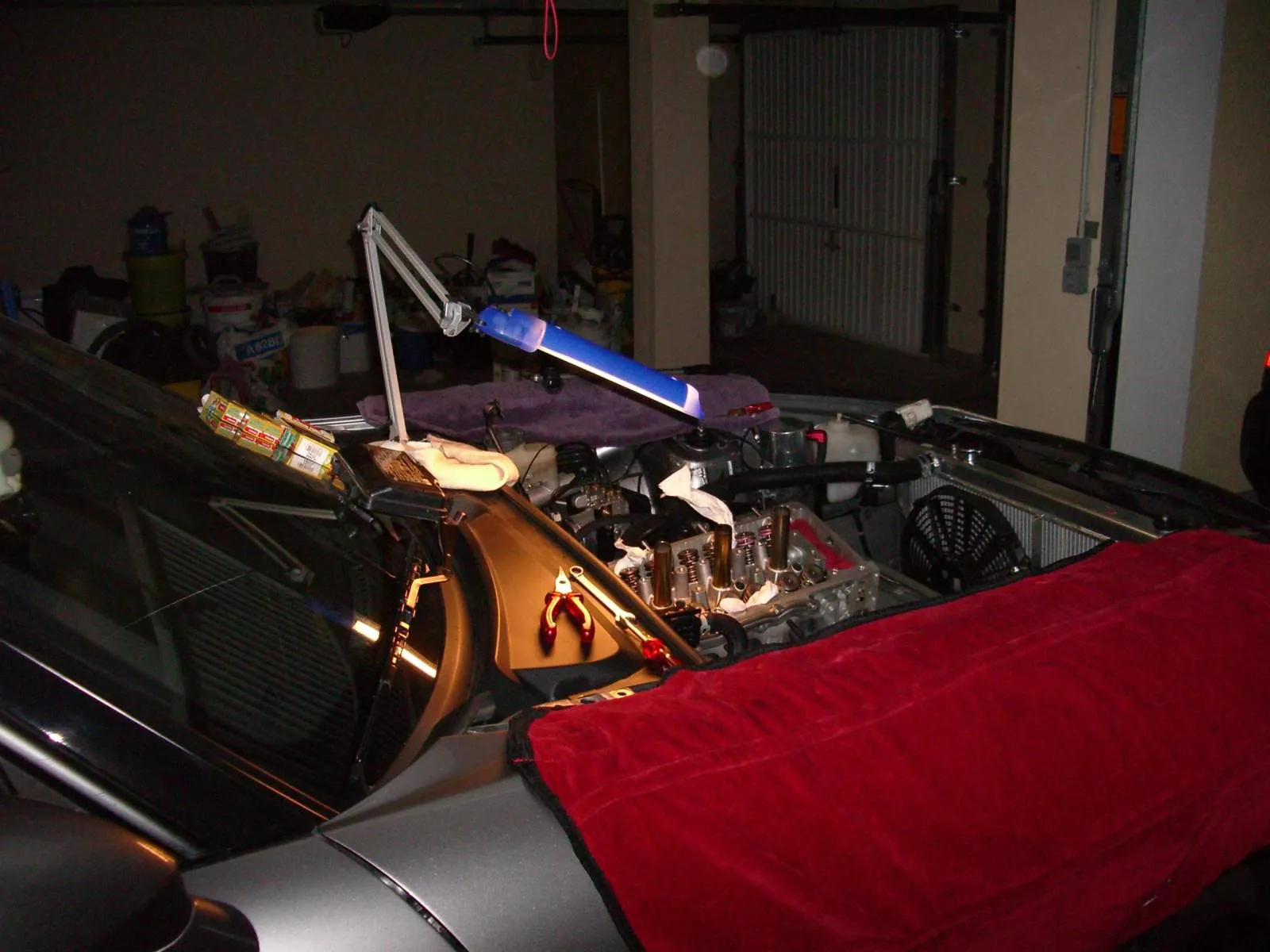

    Da ich keine Druckluft habe, musste ich darauf achten, dass jew. der Kolben auf OT steht an dessen Zylinder ich die Federn am Wechseln war!! (damit die Ventile nicht runterfallen :o )

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    Einmal editiert, zuletzt von McHeizer ()

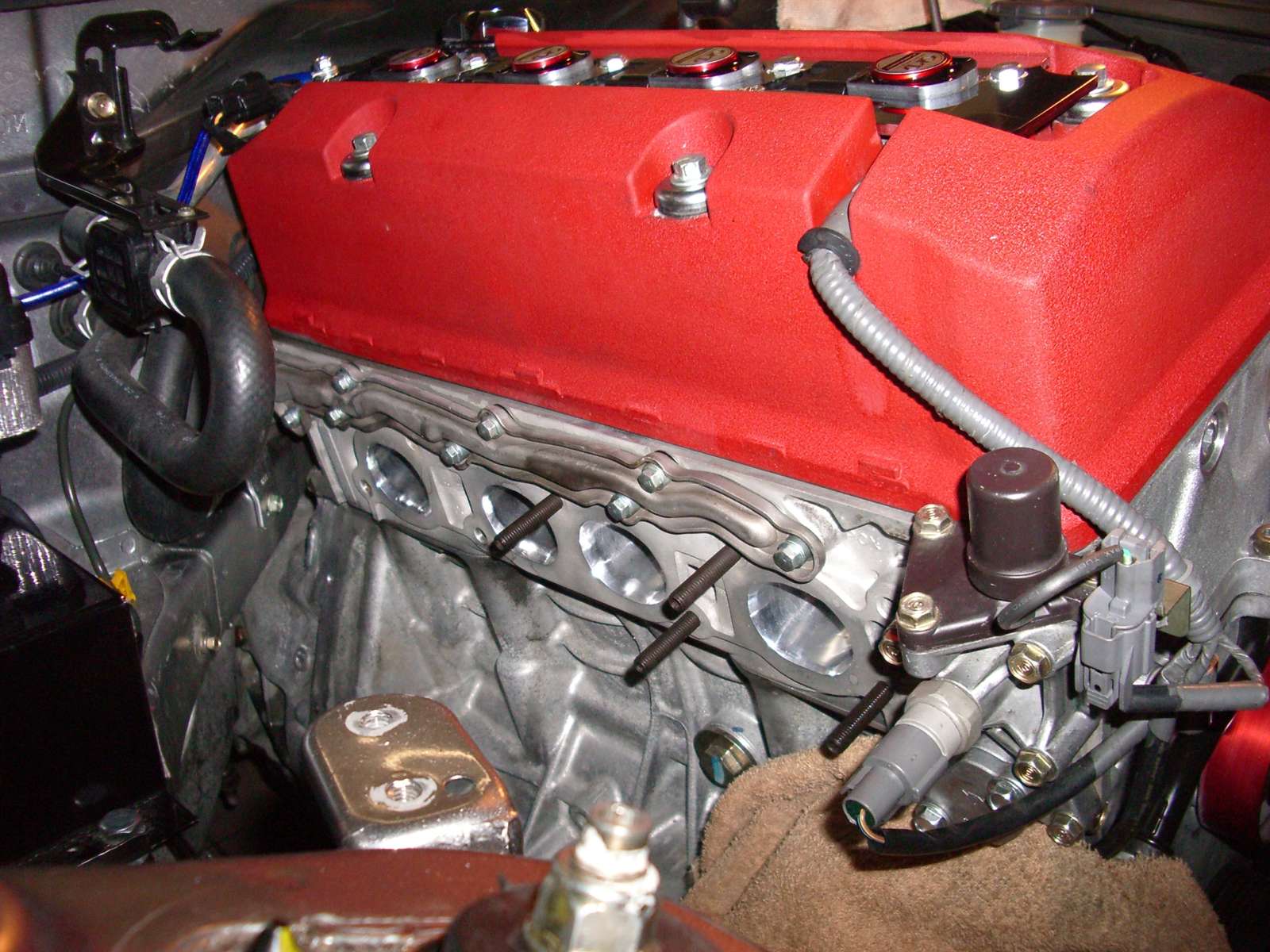

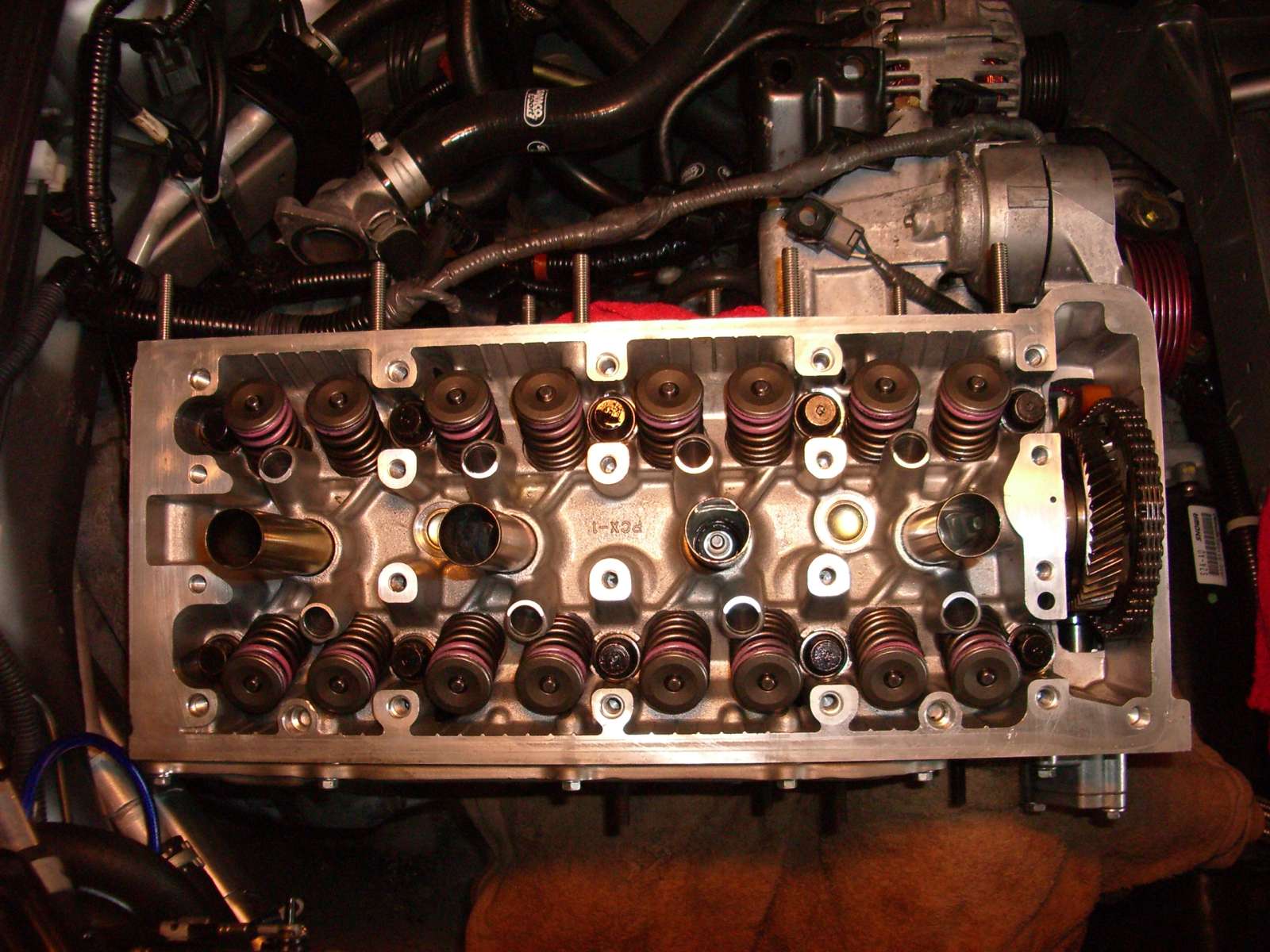

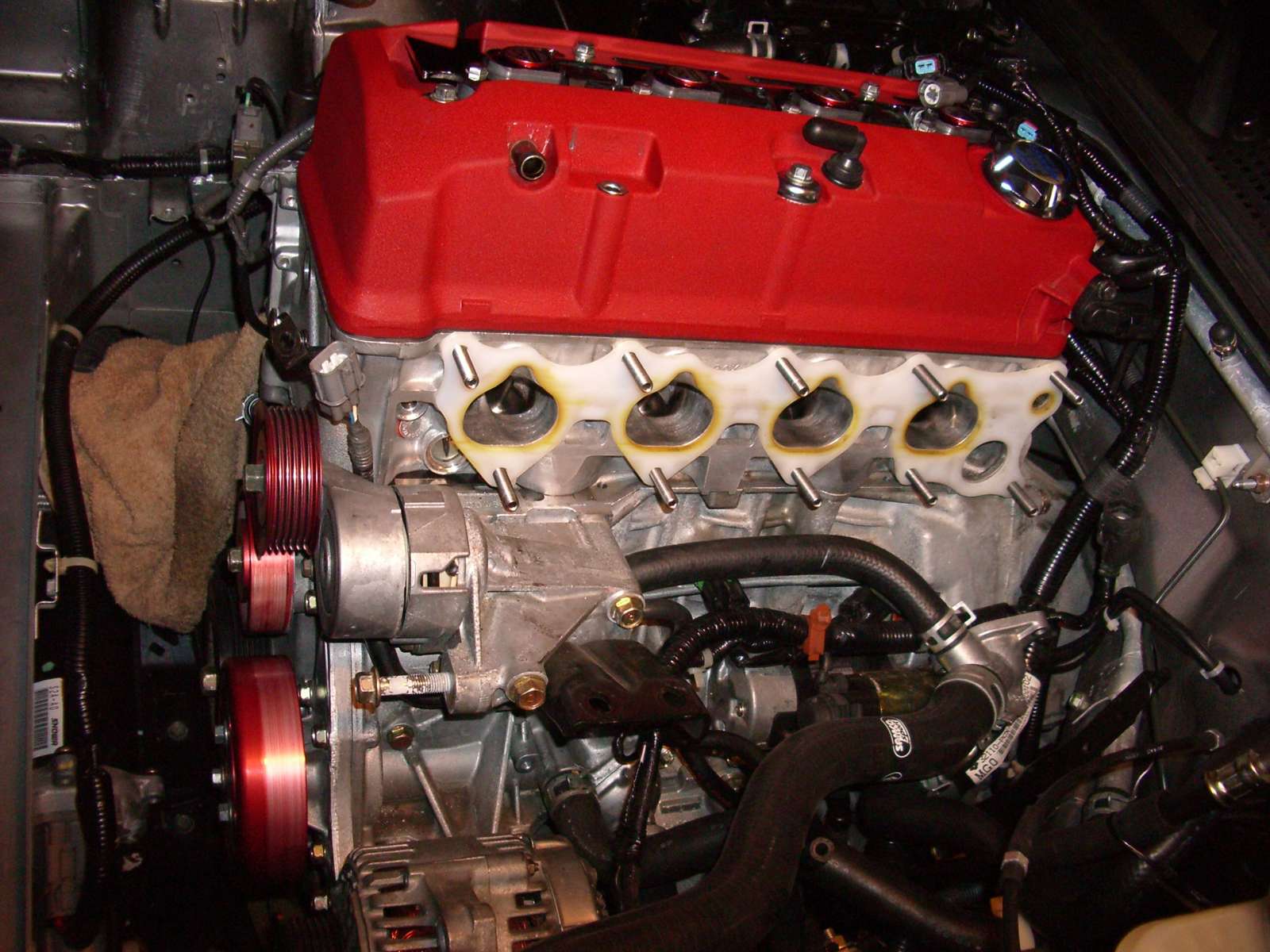

    So siehts dann fertig aus! :)

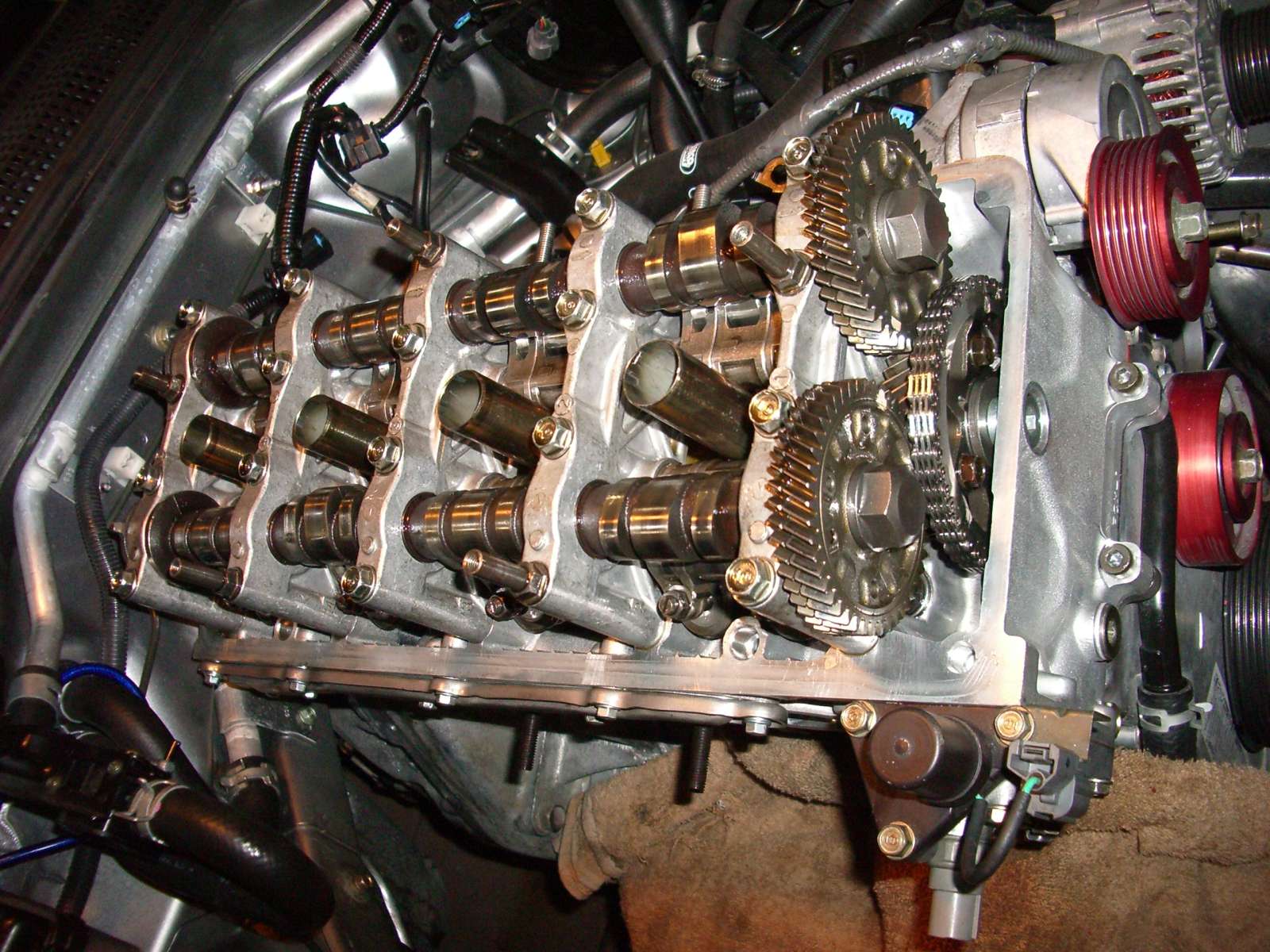

    hier mit Nocken-/Ketten-rad montiert und Kettenspanner wieder drin (u.re. im Bild)


    Dann die alten (Honda) Nockenwellen wieder rein.
    Grund nicht gleich die TODA zu verbauen: Ich wollte die Auswirkungen der Zylinderkopfbearbeitung separat fesstellen.


    Die Hondata Teflon Dichtung hatte ich davor schon.
    Diese musste aber auch noch an die grösseren Einlässe angepasst werden. Ganz einfach mit ner Proxxon!

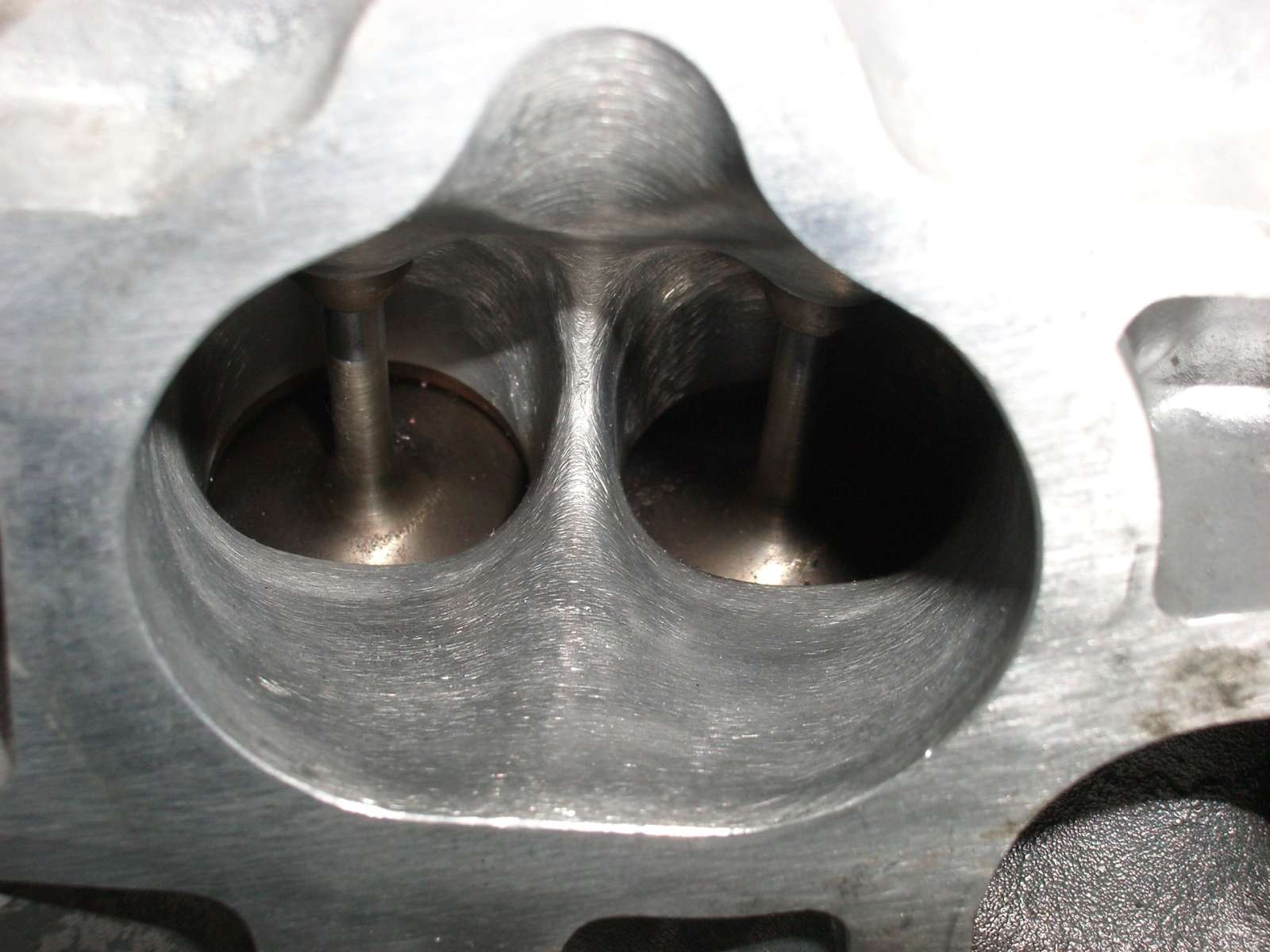

    Hier sieht man nochmal schön durch das Blitzlicht die polierten Auslasskanäle 8)



    und weiter gehts in Episode IV :D

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    2 Mal editiert, zuletzt von McHeizer ()

    Zitat

    Original von bpaspi
    Ok, ok... ich lass Dich in Ruhe :nod:


    nur zu - ich frage ja auch gerne kritisch nach! :)


    Werde bei Gelegenheit mal bei der Sache mit den Ventilsitzen i.V.m. den grösseren Ventilen nachhaken!

    "Racing, competing, is in my blood. It's part of me, it's part of my life. I've been doing it all my life. And it stands up before anything else.

    Wenn Du mal wieder Ventilfedern tauschen musst verrate ich Dir jetzt mal 'nen Trick wie man die einfach und ohne Druckluft wechseln kann:


    Du machst um jeden Ventilschaft einen Kabelbinder (die ganz kleinen, winzigen) und hinderst somit die Ventile daran in den Brennraum reinzufallen. Nachdem Du die Federn montiert hast klopfst Du mit dem Hammer (und einer weichen Zwischenlage) die Ventile ein wenig runter damit der Kabelbinder hochrutscht und man den abschneiden und entfernen kann.


    Siehst Du -geht doch nichts über ein Forum, was :nod: auch wenn Dir der Tipp jetzt nichts mehr bringen dürfte :twisted: Hättste halt mal gefragt...
