Wie versprochen ist es nun so weit und ich kann ein wenig über den Einbau des Windschotts berichten.
Was ich gleich vorweg loswerden möchte, ist dass man sich dabei wirklich viel Zeit lassen sollte und vorallem sollte man unbedingt das Werkstatthandbuch zur Hand haben! Nur so kann man sicher gehen, dass man die Verkleidungen wirklich unversehrt ausbauen kann, sprich auch wirklich alle Clips und Schrauben findet die man dazu lösen muss.
Es gibt nämlich sehr viel auszubauen... Zumindest habe ich mir das angetan, da ich die Kabel völlig unsichtbar und sauber verlegen wollte. Ebenso musste ich noch diverse Anschlüsse für die Schaltung finden (ich wusste ja nicht genau wo die sind
) Es kann es sein, dass es da eine einfachere Lösung gibt, aber ich selbst sehe heute immer noch keinen anderen Weg.
Ausgebaut habe ich folgende Teile (in gleicher Reihenfolge)
- Einstiegleiste
- Seitliche Verkleidung hinter dem Sitz
- Hintere Verschalung (ohne die Überrollbügelabdeckung)
- Heckablage, sprich mittleres Teil des Verdeckkasten
- Handschuhfach (wie nennt man das eigentlich?)

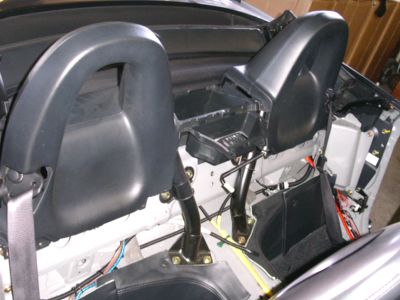

...das sieht danach irgendwie so aus:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3412]
(Den Ausbau der Teile auf der Beifahrerseite kann man sich übrigens bis auf das mittlere Teil mit den Hacken ersparen
, wusste ich leider nicht )
Weiter geht's mit dem Windschott...
HD hat hier eigentlich alles sehr schön in der zur Schaltung mitgelieferten Einbauanleitung beschrieben, also werde ich nicht all zu viel dazu schreiben. Achtet einfach darauf, dass die LED's nicht zu oft gebogen werden, sonst - klick - und das drähtchen ist ab!
Ebenso immer ein langes und ein kurzes drähtchen verbinden (kurz = - , lang = +), sonst funktionniert das ganze nicht!

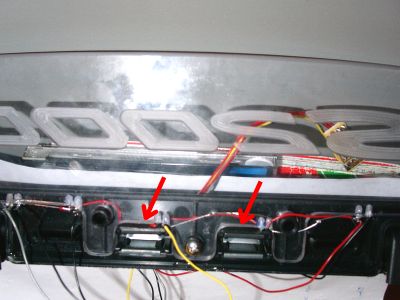

Was evtl. auch noch von Vorteil sein könnte, ist wenn man bei den innen plazierten LED's ein wenig vom Windschott-Plexi abfeilt (siehe Pfeile auf dem Bild unten) um etwas Platz zu schaffen... Habe ich zwar bei mir nicht gemacht, aber es wird einfach verd... eng an der Stelle.
Man sieht hier das geöffnete Windschott, fertig gebohrt, die LED's gelötet und kabel angeschlossen... Die Roten LED's wurden einfach mit deren eigenen Drähtchen verbunden und die Weissen Telweise mit Kabel (je nach platz halt) Jetzt müssen nur noch die Schaltung mit den Kabeln verlegt werden:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3413]
Platz für den Kabelsalat hat es eigentlich genug, man braucht beim verlegen einfach viel Geduld. Die Platinen sollten vorab noch mit einem Stück Kunststoff (0.5 - 1mm dick) an der Unteren Seite und mit Isolierband versehen werden, damit es auf keinen Fall kontakt mit den Drähtchen der LED's gibt.
An beiden äusseren Seiten des Windschotts gibt es eine Kleine Ritze als Wasserablauf... Das kann man mit einem Cutter an beiden Rahmenteilen vergrössern um das Kabel dazwischen nach aussen zu führen.

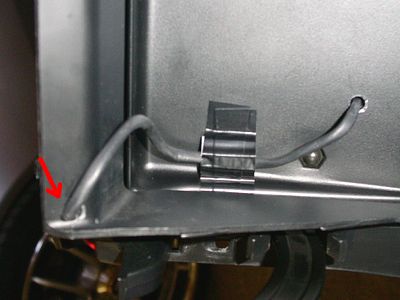

So sieht das Windschott dann inkl. Kabel aus (siehe Pfeil) im montierten Zustand:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3414]

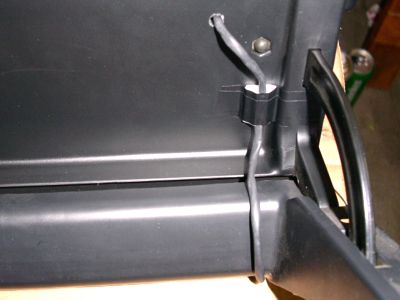

Ich habe hier einfach ein Loch durch die Abdeckung gebohrt um das Kabel in das Hanschuhfach zu führen. Wenn man das so macht, sollte das Kabel etwas spiel haben!

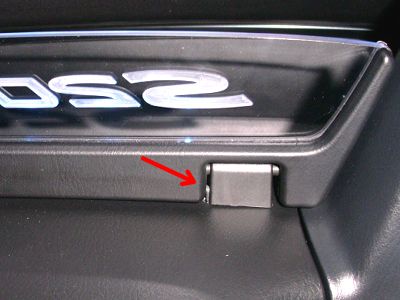

Das Windschott ist bekanntlich abklappbar... Somit muss das Kabel im umgeklappten Zustand etwas länger sein, als im aufgestellten Zustand (Das Kabel ist bei meiner Lösung nicht genau beim Drehpunkt des Windschottes, somit verändert sich die benötigte Länge während dem abklappen).
Einbau Windschott mit Beleuchtung
-
Hmmm schwer zu erklären... Einfach mal ausprobieren bevor alles wieder eingebaut wird. Dann sieht man's!

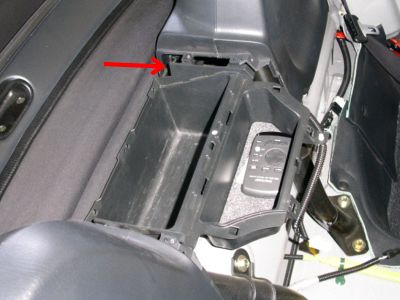

Auf der anderen Seite des Hanschuhfaches sieht es jedendalls so aus:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3415]

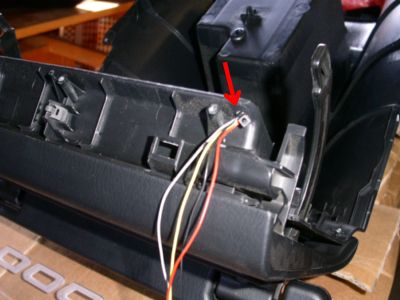

Hier sieht man jetzt die Schlaufe, welche als reserve für's abklappen den Windschotts dient... Noch eine kleine Selbstklebende Kabelklemme zur sicherung des Kabels und etwas schwarzes Klebeband, weil's weiss nicht wirklich schön aussieht auf schwarzem Hintergrund (hatte grad nichts anderes zur Hand, wird noch geändert
)
Von hier aus wollte ich das Kabel wieder irgendwie in den Innenraum führen, ohne dass ich beim Verstauen von Sachen im Handschuhfach ständig am Kabel vorbei zirkeln muss... Also gleich hinter dem Drehpunkt der Abdeckung wieder raus:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3416]
Löchlein gebohrt (diesmal ohne spiel für das Kabel) und mit einêm Stück Kabelbinder gesichert:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3417] -
-
Vor dem Zusammenbau geht der ganze Kabelsalat dann hier durch, schön versteckt:
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3418]
So jetzt sind die Kabel wo man sie haben will, jetzt geht's an's anschliessen...
Ich wollte mir die Möglichkeit offen lassen, das ganze nach wunsch ein-, oder ausszuschalten. Also musste ein Schalter her!
Somit ist das ganze leicht anders angeschlossen als in der Einbauanleitung von HD beschrieben, das Funktionsprinzip bleibt jedoch das gleiche.
Der Schalter unterbricht einfach die Masse und ist mit der Innenbeleuchtung gekoppelt. Somit habe ich ein Massekabel vom Türschalter (B)bis zum Windschottschalter gezogen und vom Windschottschalter bis zur Masse vom Zubehöranschluss am Handschuhfach (irgend einen Punkt an der Karrosserie wäre hier auch möglich) um den Kreis zu schliessen.
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3419]
So leuchtet das Windschott beim öffnen der Türen und zusätzlich auf Wunsch während dem Fahren, nämlich dann wenn man den Stromkreis am Zusatzschalter schliesst. Ja jetzt geht halt die innenbeleuchtung auch gleichzeitig an, aber die kann man ja separat ausschalten... Zudem erleuchtet die Kontrolleuchte im Armaturenbrett, welche einem daran errinnert, dass das Windschott an ist
Eigentlich auch nicht schlecht, ein kleines Warnsystem falls die Polente mal in der Umgebung sein sollte

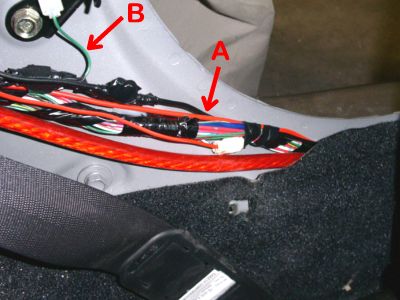

Das Kabel für die 3. Bremsleuchte findet man am Kabelstrang auf der Fahrerseite (A)...es ist das Weiss/Schwarze! Man muss halt den Kabelstrang etwas vom Klebeband befreien und etwas wühlen, dann findet man's schon...
Für den Dimmmer vom Windschott kann man den Heckscheiben-Schalter anzapfen, es ist das Rot/Schwarze kabel ganz aussen rechts (in Fahrtrichtung). Hier in Bild, inklusive meinen spez. Schalter für die Masse (an der leeren Blende eingebaut)
[Blockierte Grafik: http://www.tf4u.com/forum/index.php?t=getfile&id=3420]

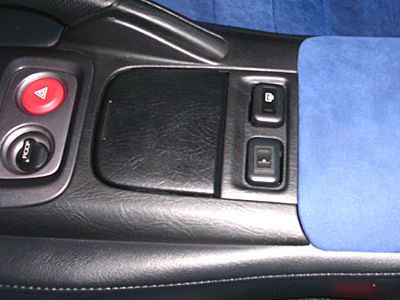

Fehlt eigentlich nur noch den Stromanschluss, welcher ich beim Kofferraumentriegelungsschalter abgezapft habe (Weisses Kabel). Dies ist auch ohne Zündung unter Strom, was bei dieser Lösung sein muss (beim Zubehöranschluss nicht der Fall, siehe Einbauanleitung HD)...
So, das war's von meiner Seite... Ich hoffe, dass es wenigstens jemandem dient, und dass es einigermassen verständlich beschrieben ist... Habe jetzt nämlich wunde Finger vom vielen Tippen...
Also viel Spass beim Einbau!
Grüsse Patrick -
HaDe schrieb am Tue, 24 June 2003 22:41
Hallo Patrick,
toll Deine Anleitung, Du bist ein echter Freak.
Gruß von Martina. Sie war wo zu Besuch und plötzlich wird dort von einem Patrick gesprochen
. Martina hat eine ganze Weile gebraucht, bis sie's geblickt hat, dass Du gemeint warst
. Es war der Thorsten Bockstaller.
Viele Grüße und viel Spaß an alle, die das Windschott einbauen.
HD
Ja der Thorsten...
Wir haben ein bisschen gequatscht letztes Wochenende...und plötzlich war uns wieder mal klar, wie klein doch unsere Welt ist!
Bitte richte doch einen lieben Gruss zurück an Martina...
Bis bald!
Patrick -
Ach fast vergessen...

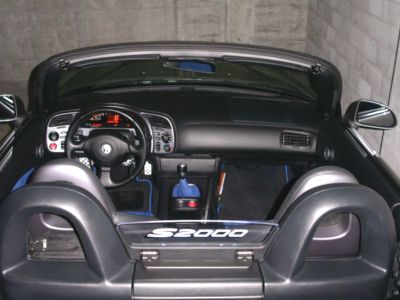

So sieht's einmal fertig aus :
